电流方向演示器(CD4017、NE555)

2016-07-05 15:37

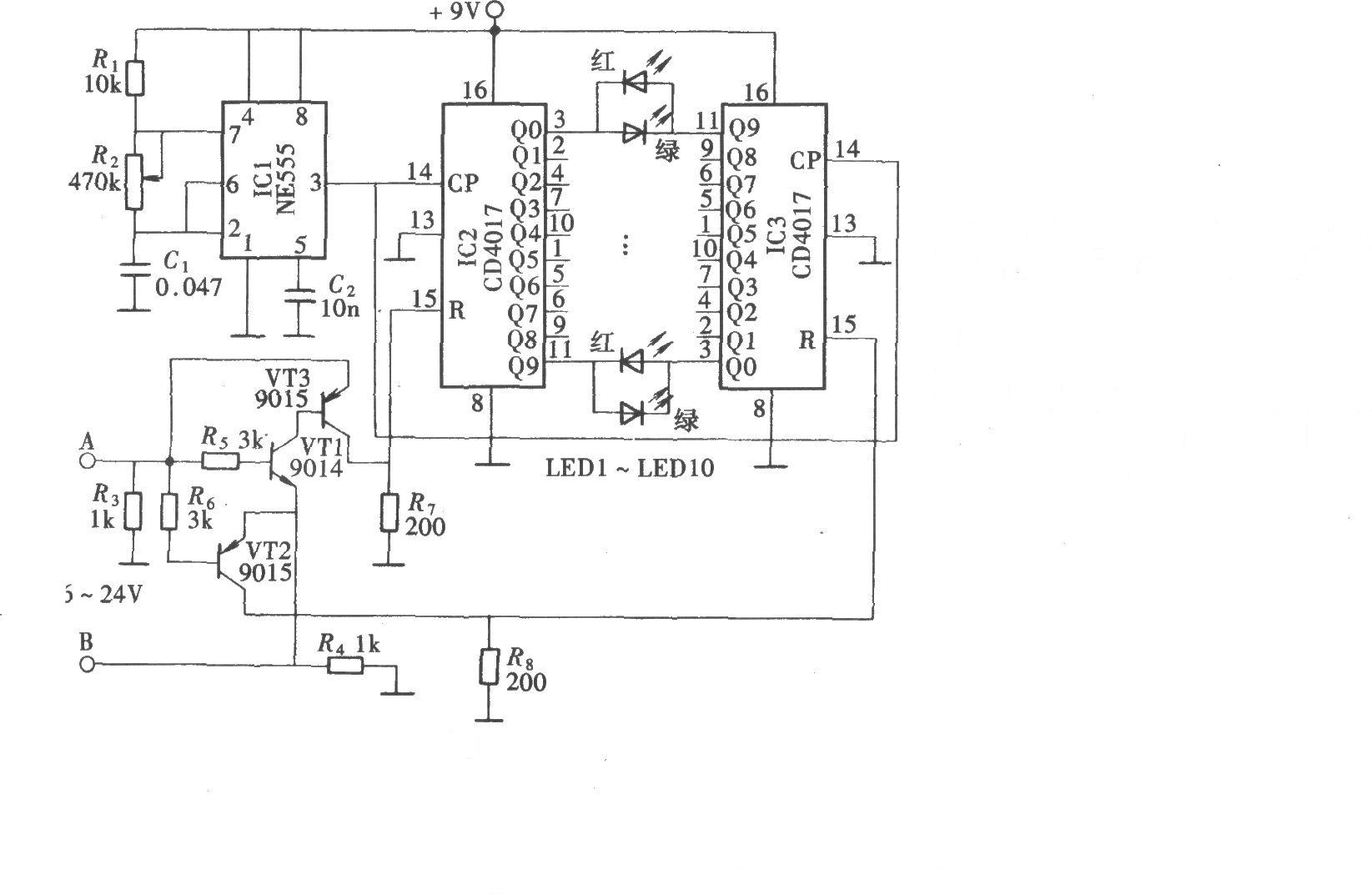

在物理学中电学的教学中，电流的流动、磁场的变化、电容器的充放电等，都是一些抽象而不易直观的物理现象。如图是用CMOS数字电路制作的小仪器进行模拟演示。该电路采用十进制计数／脉冲分配器CD4017，配以红、绿两色发光二极管，可以组成一个模拟电流流动方向的“电流方向演示器”。电流方向演示器(CD4017、NE555)

kaiyun官方注册射频微波优秀论文集锦点击了解2023年航天电子十大突破技术 2023中国（大湾区）工业互联网发展与安全峰会 kaiyun官方注册各栏目合订本火热下载中

电流方向演示器(CD4017、NE555)
