电流方向演示器(CD4089、CD4017)

2016-07-05 15:37

电流方向演示器(CD4089、CD4017)

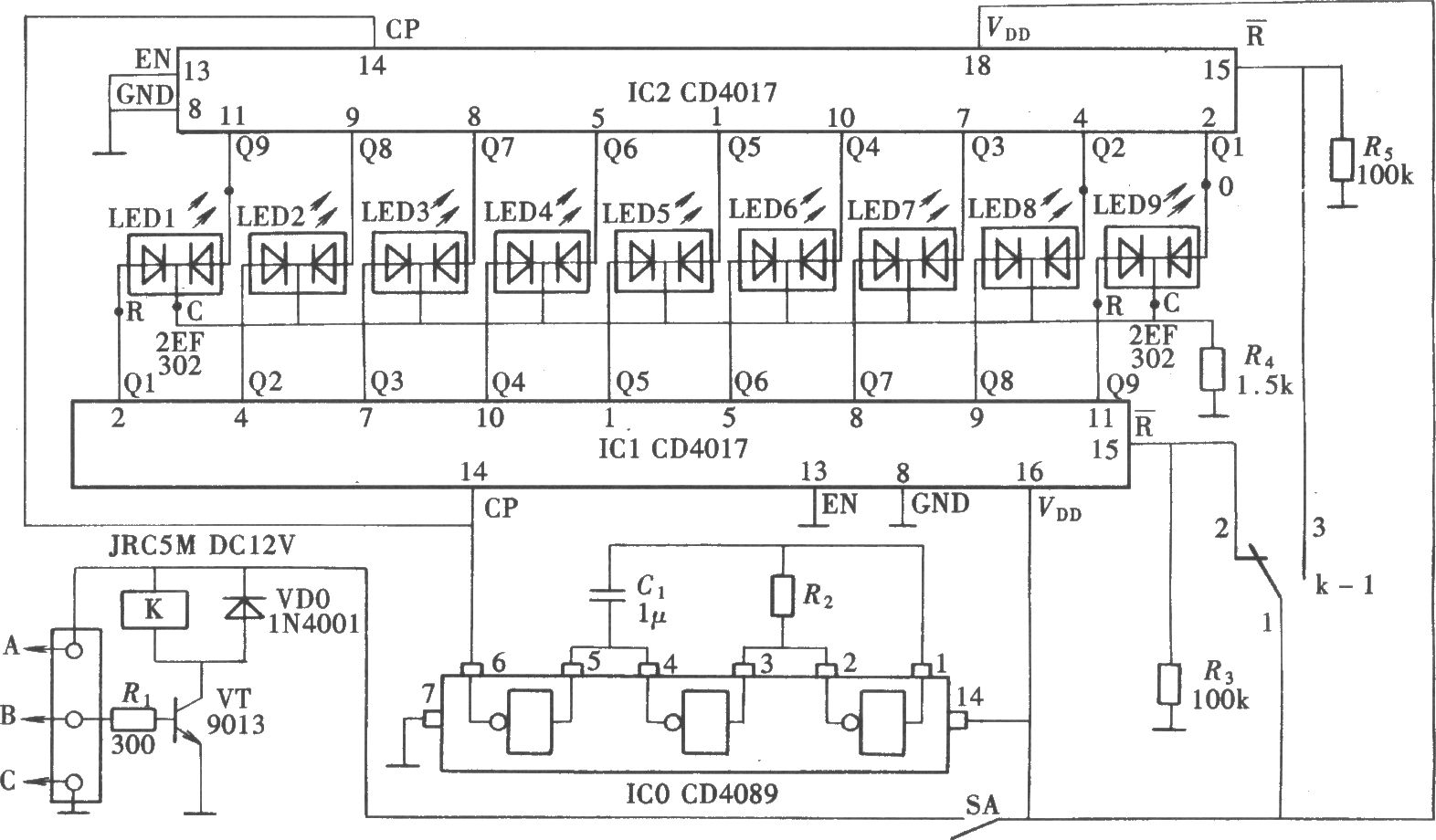

如图所示电路采用了一只晶体管VT作输入信号放大器并驱动一只继电器K，通过继电器的触点改变驱动脉冲输出电路ICl、IC2的复位端R的复位状态，从而改变双色发光二极管的发光状态，来显示电流的不同流动方向。
