交流电源工作状态指示电路

2016-11-17 10:30

关键词：光电技术电路状态指示

交流电源工作状态指示电路

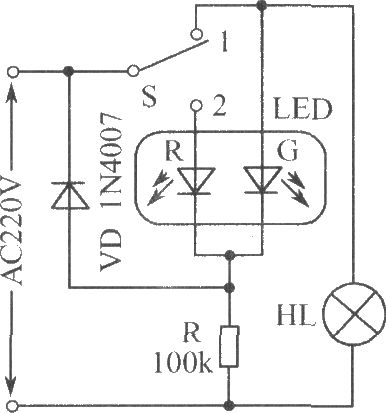

如图所示是交流电源工作状态指示电路，S为2选1开关，当S置“1”位时，灯泡HL得电发光，同时LED-G发绿光，作负载工作指示；当S置“2”位时，HL熄灭，LED-G也熄灭，只有LED-R发红光，作市电电源指示。
