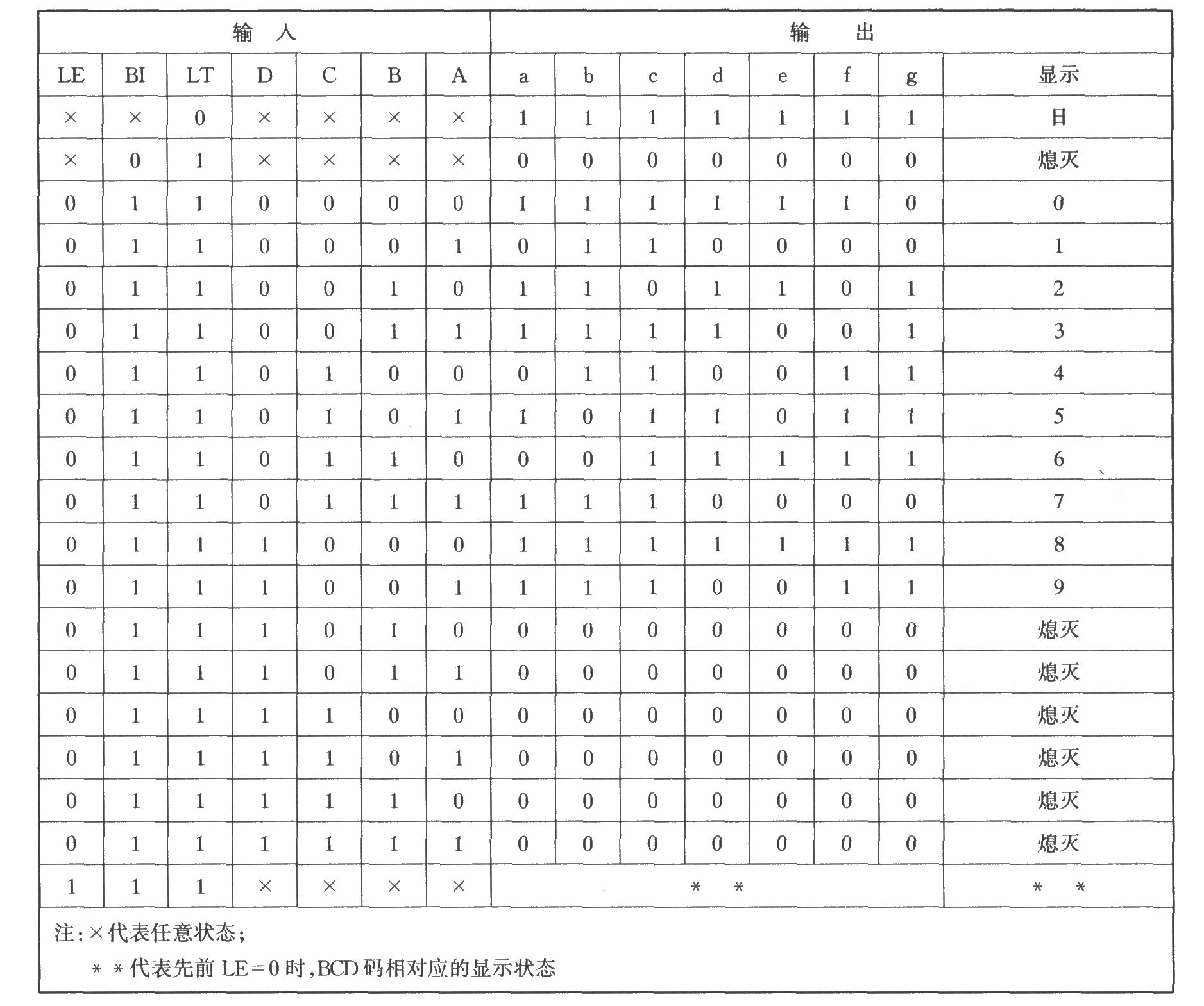

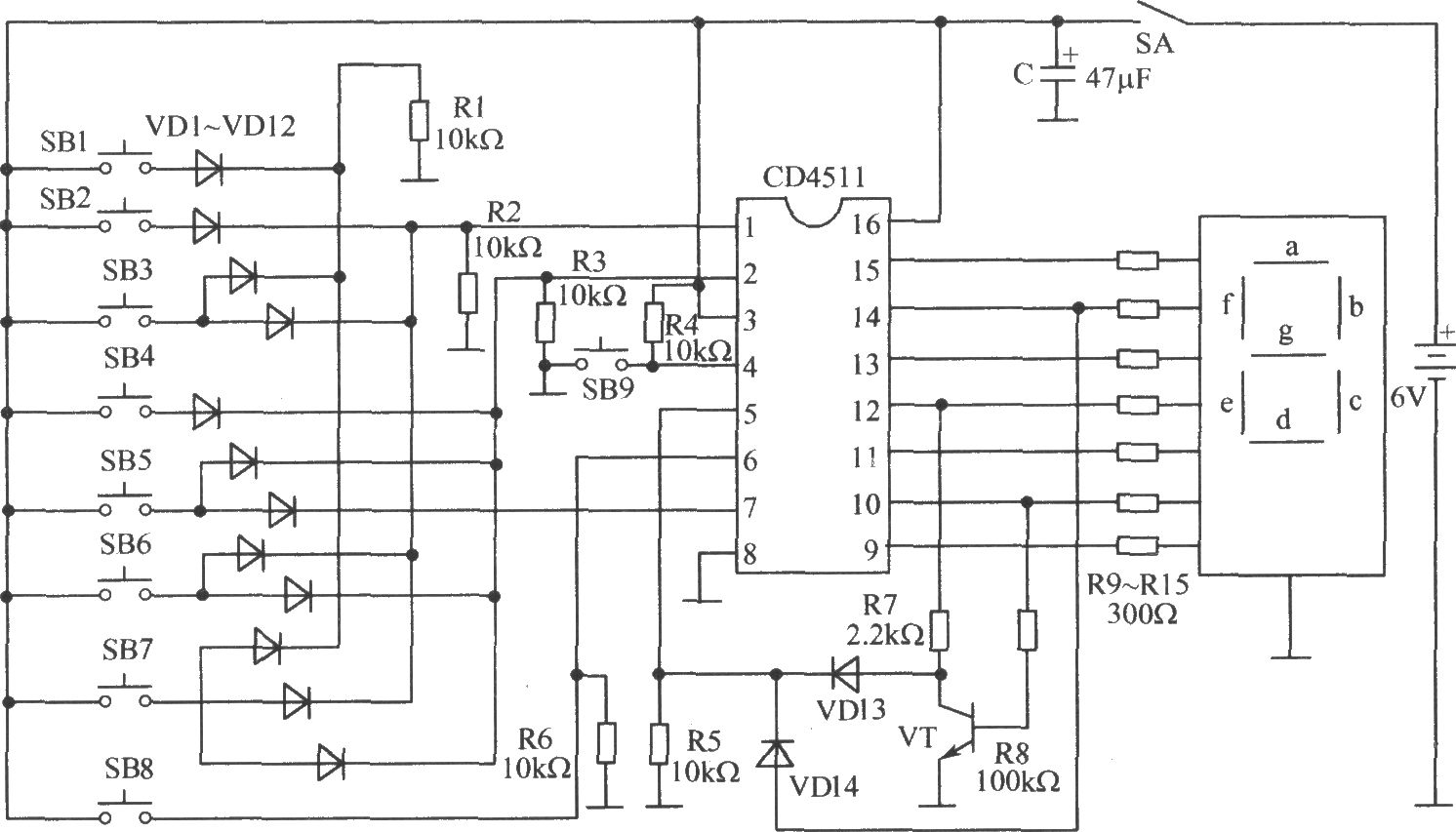

如图所示的数码显示抢答器用数码管作显示，可使参赛队员和观众都能看到抢答结果，有很好的透明度。此装置简单，制作容易。 工作原理：数码显示抢答器的电路如图所示。集成电路CD4511是数码显示抢答器的主要部分。这是一块BCD-7段锁存/译码/驱动电路。它的1、2、6、7脚为BCD码输入端。第9～15脚为显示输出端。3脚LT为测试端，当它为“0”时，输出全为“1”。4脚BI为消隐端，当BI为“0”时，输出全为“0”，此端为“0”时还能清除锁存器内的数值。5脚LE为锁存允许端，当此端由“0”→“1”时，a、b、c、d、e、f、g 7个输出端保持在LE为“0”时所加BCD码对应的显示状态。16脚接电源正极，8脚接电源负极。集成电路输入端与输出端的关系见如下真值表。
元器件选择：集成电路为CD4511或CC4511、MC14511等。显示器可用0.5英寸的共阴极数码管，型号为BSR5101C(红色)或BSG5101C(绿色)。一只三极管为9014或3DG6等NPN型三极管。14只二极管均为1N4148或2CP系列二极管。电阻器全部为(1／8)W碳膜电阻器，300Ω为7只，10kΩ为5只，100kΩ为2只，2.2kΩ为1只。电解电容器为47μF／16V。小型按钮开关9只；小型拨动开关一只：6V电池夹一只。
