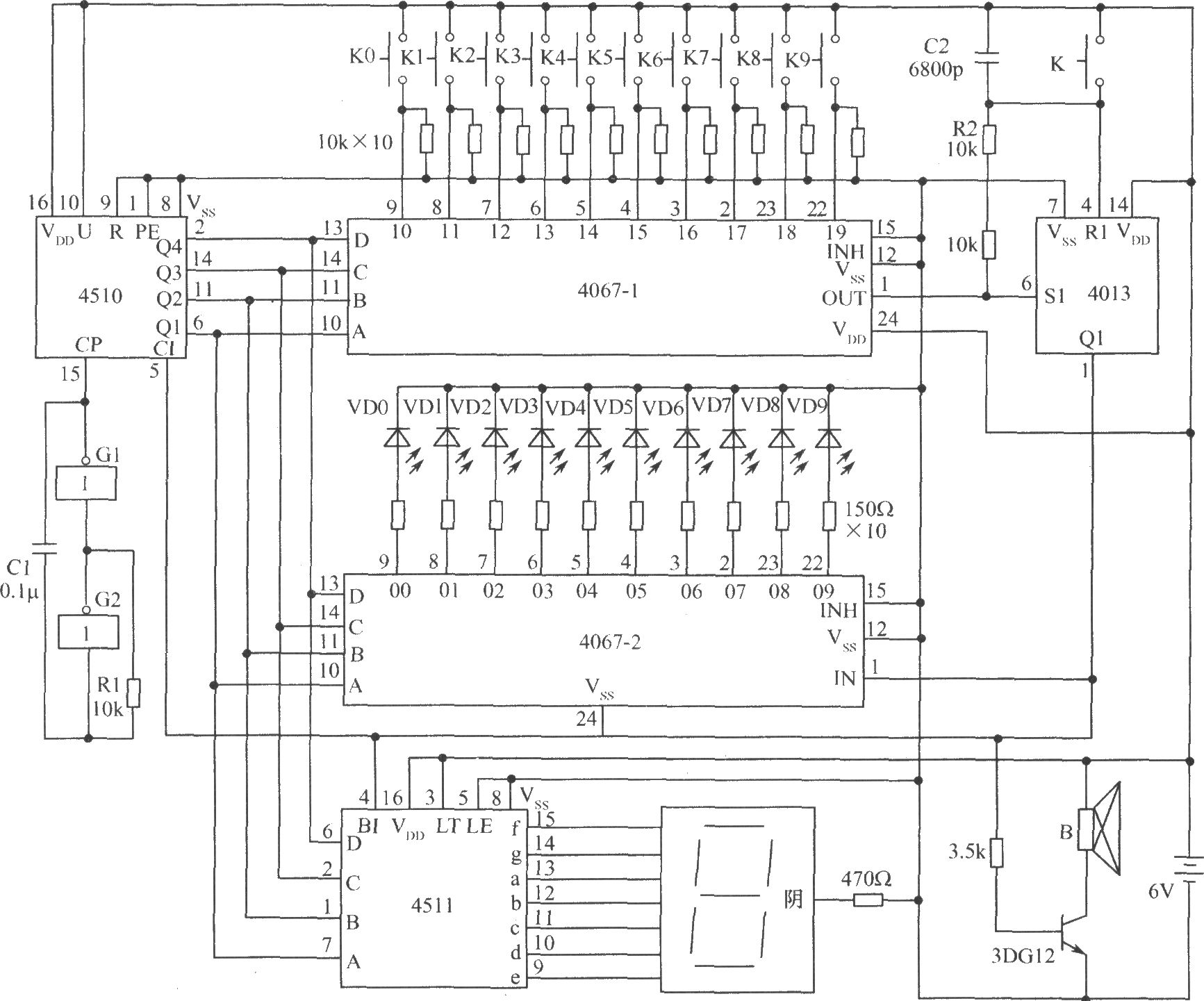

数显病员呼叫装置电路如图所示，可实现病房和值班室之间双向传递信息的功能。病房中安装按钮开关K0～K9和发光二极管D0～D9，将数码管和蜂鸣器安装在护士值班室。没有病人呼叫时蜂鸣器不叫，数码管熄灭。病人按下开关K2时，值班室的蜂鸣器报警并使数码管显示2；同时装在病房中的发光二极管点亮，提示病人信号已传送到值班室。只有按下装在值班室内的开关才会使数码管熄灭，蜂鸣器停止呼叫；同时也熄灭装在病房中的发光管，以便告诉病人，值班人员已经知道某号病人的呼叫。 组成该呼叫器的电路通过不断巡回检测病房中的10个开关来实现以上功能。电路中反相器G1和G2(可用一片CC4069实现)以及R1、C1构成多谐振荡器，在电源接通的情况下始终处于振荡状态，其振荡频率约为f=1／(1.4RC)≈714Hz。刚接通电源时，由于C2两端电压不能突变，触发器CC4013的4脚为高电平，1脚输出为低电平。该低电平分别作用到十进制计数器CC4510、16路模拟开关CC4067-2(这里仅用其中10路)以及7段译码器CC4511，使计数器允许计数、10个发光二极管不亮、数码管不显示数字。振荡脉冲信号作用到十进制计数器CC4510后，计数器的10个状态每扫描一遍所需时间仅14ms；由于计数器的状态作为模拟开关CC4067的地址信号，这样，每当按下病房中的开关，电路就能迅速作出反应。如按下K2，则CC4067-1的输出端1脚就会马上输出一个高电平使触发器CC4013置1，并自1脚输出高电平作用到CC4510的5脚，使计数器停止计数，计数器保持状态为0010。此时，(1)CC4067-2的公共输入端l脚与7脚接通使VD2点亮；(2)CC4511的熄灭控制无效，0010经译码后显示数字2；(3)CC4013输出的高电平经3DG12驱动使蜂鸣器报警；(4)在CC4013输出仍为高电平的情况下，由于计数器停止计数，其他病房按动开关时，不会点亮相应的指示灯。只有按下开关K后才能使触发器CC4013复位，电路恢复到初始状态，以便接受另一位病员的呼叫。
