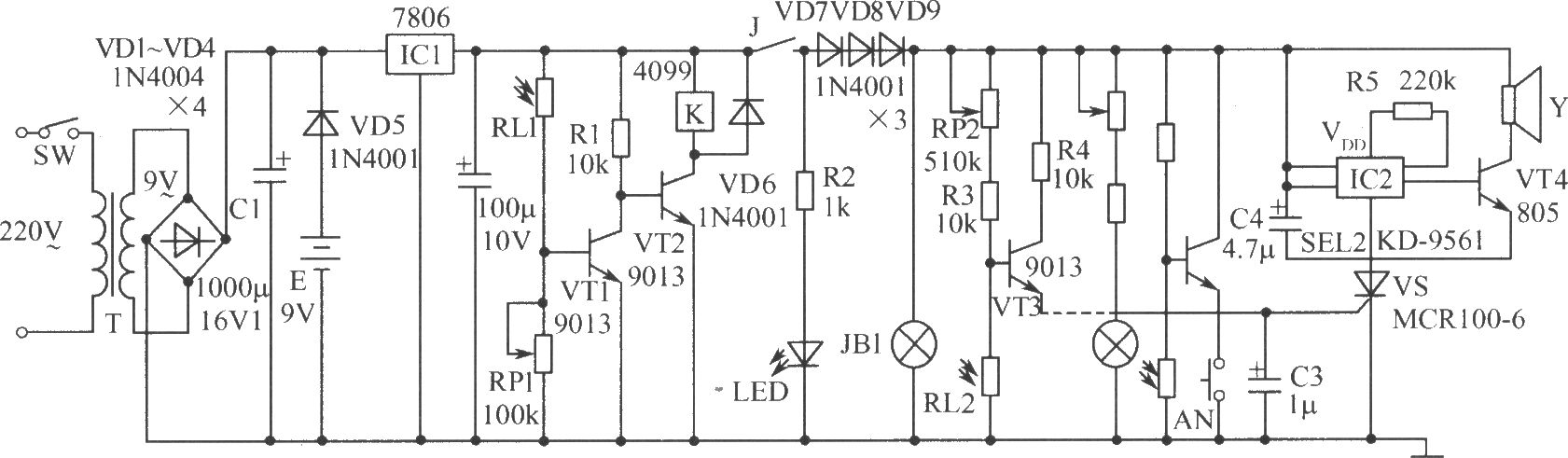

如图所示为多路激光防盗报警器电路。VT1、VT2、RL1、RP1、R1、K、VD6构成光控开关，白天光敏电阻RL1在光照下处于低阻态，VT1饱和导通、VT2截止，继电器K不通电，常开触点J处于断开状态，报警电路不工作；夜晚，RL1变为高阻态、VT1截止，VT2饱和导通，K得电使J吸合，电路为整机供电，红色发光二极管LED亮，稳压6V经VD7、VD8、VD9降压后为后续电路供电。激光棒JB1、RL2、VT3、RP2、R3、R4组成一路激光发射与接收网络。报警器在守候状态时，激光棒发出红色激光，照射到光敏电阻RL2上，RL2呈低阻态，VT3基极电位很低，为晶闸管VS提供触发电流，VS导通，IC2得电工作，喇叭发出警报声。该报警器可同时设置多达10路激光发射与接收网络，电路结构完全相同，C3为抗干扰电容。AN为复位开关。当电网停电或歹徒切断电源时，电池立即向整机供电，保证了报警装置的可靠性。 元器件选择：IC1为稳压集成电路7806，使用时需加铝质散热片。IC2为KD-9561四声片，该电路接第二选声端SEL2(消防车警报声)。激光源选用电压为4.5V、功率<5mW的红色激光棒。VT1、VT2、VT3等选用9013，要求β≥100。所有的光敏电阻都选用密封形的，暗阻越大、亮阻越小越好，型号不限。电阻均选用(1／8)W碳膜电阻。T为次级电压9V的电源变压器，功率要在8W以上，要尽量选用空载电流小、长时间空载通电不发热的优质变压器。 K为6V微型电磁继电器，如4099型，该电路使用其常开触点。扬声器为8Ω、0.2W。E为6节1号串联电池。
