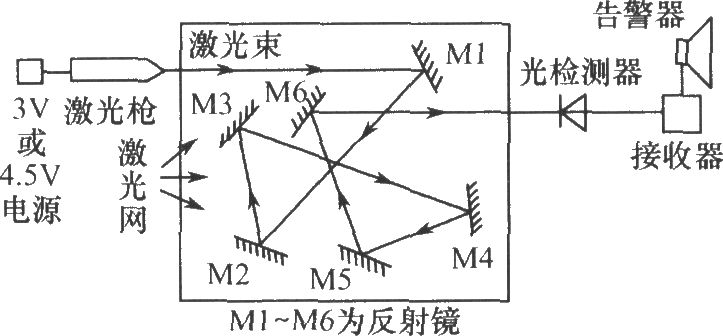

用3V或4.5V电压供电的小型激光枪，由于其激光束很细，传送距离较远，人眼又看不见，因此可用来组成高效的、交叉的防盗光束网，探测有无盗贼闯入。如图是激光防盗系统示意图，它由发射器和接收器两部分组成。从发射器发出的激光束经6只反射镜M1～M6来回反射后送至接收器，接收器中的光检测器只要有激光束照射，就会呈低电阻，引起VT导通，VT的集电极为低电位，这时晶闸管因触发极无触发电流而不导通。如有人闯入激光束探测网区域内，激光束就会被隔断，光检测器呈高电阻，晶体管VT截止，其集电极为高电位，使SCR晶闸管触发导通。继电器RL吸合，其触点闭合，使报警器发出报警。如要终止报警，只要断开一下复位开关S即可。激光束的投射距离视激光强度而定，用4.5V供电的激光枪总射束距离不少于800m；用3V的激光枪约为500m。

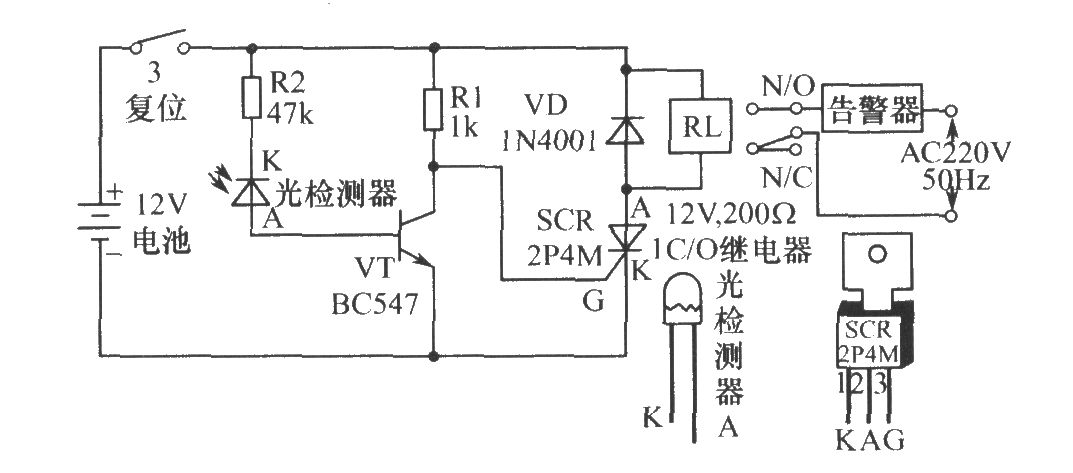

接收器电路：
接收器电路：
