简易的超声波干扰探测仪(基于DSP和模糊逻辑技术的超声波干扰探测系统）

2016-07-05 15:37

关键词：传感器电路超声波

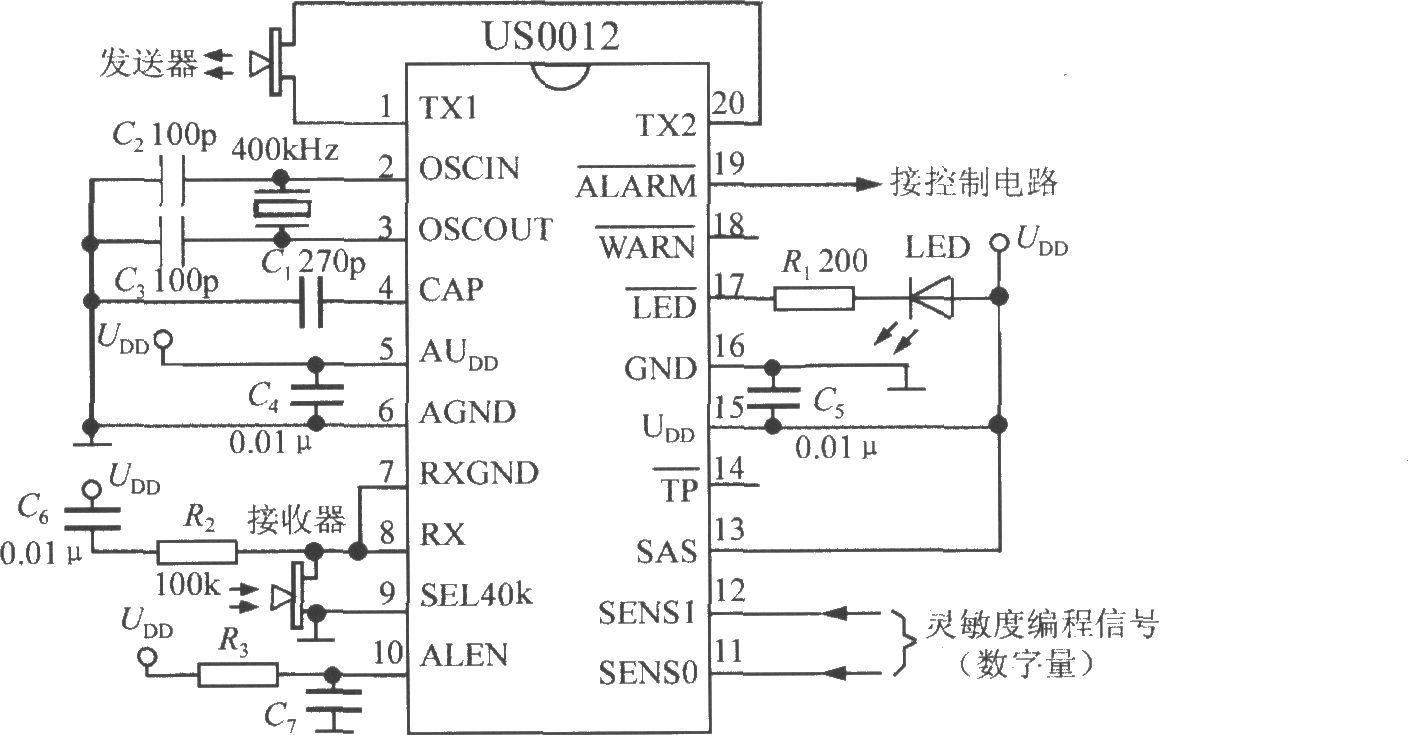

一些简易的超声波干扰探测仪并不需要配μP，具体电路如图所示。将SEL40k端接地时，可由400kHz压电陶瓷振荡器产生时钟信号。C2和C3为振荡电容，电容量可取100pF。灵敏度编程信号可通过小型直拨开关来设定。从主控制端输出的ALARM报警信号直接送给控制电路。LED为发光二极管，R1为限流电阻。
