由集成转速传感器KMI15/16构成的转速测量电路

2016-07-05 15:37

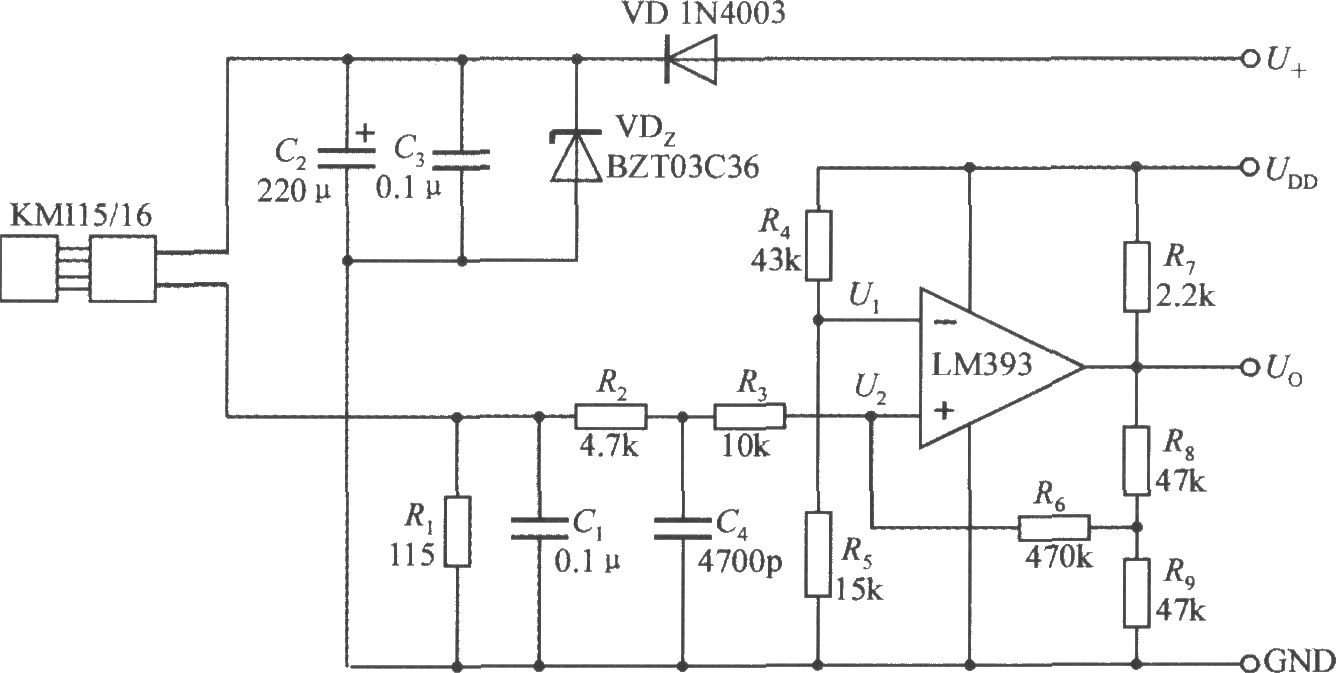

由集成转速传感器KMI15/16构成的转速测量电路在工业现场测量转速或者测量汽车发动机转速时,外界的干扰信号很强,必须采取相应的措施。一种可应用于工业现场的转速测量电路如图所示。由R2、R3和C4构成上限频率为1kHz的低通滤波器。比较器LM393单独由UDD供电。UDD经过R4、R5分压后获得参考电压U1,加至LM393的反相输入端,转速信号U2则接同相输入端。利用R8、R9和R6将比较器的滞后电压设定为50mV。保护电路中的VD可防止将电源极性接反。VDz为钳位二极管,起保护作用。C2为电源滤波电容,C3为消噪电容。
