由集成硅压力传感器MPX4100A构成的管道压力监测电路

2016-07-05 15:37

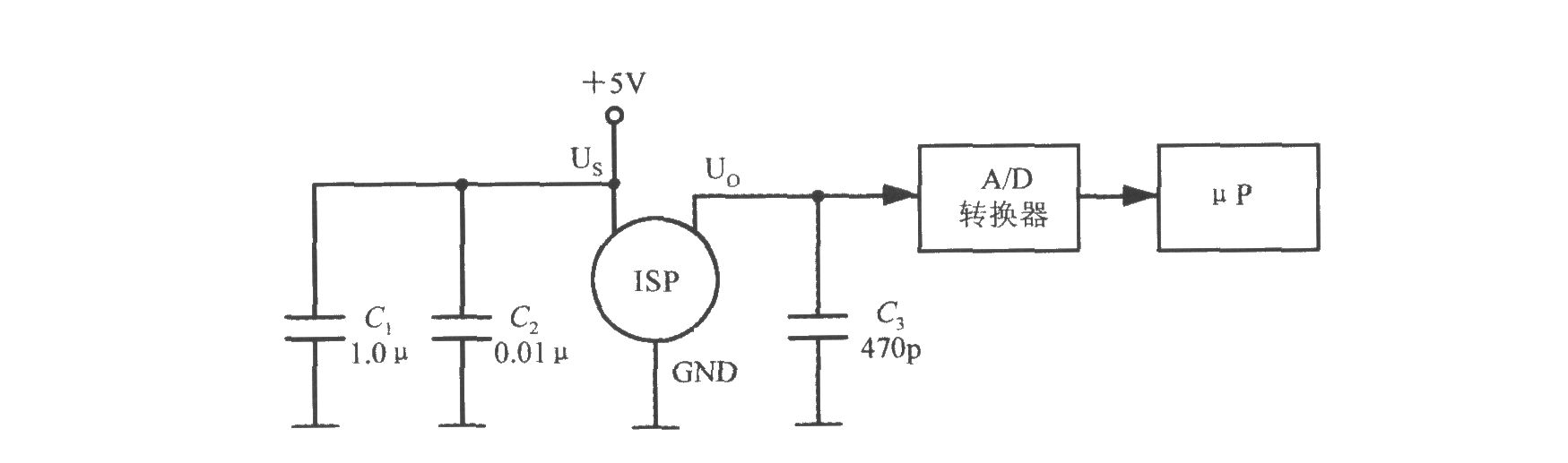

由集成硅压力传感器MPX4100A构成的管道压力监测电路MPX4100A的典型应用电路如图所示,MPX4100A用来监测管道压力。它采用 5V电源供电,C1和C2为电源退耦电容。C3为输出端的消噪电容。集成硅压力传感器(ISP)的输出电压首先通过A/D转换器转换成数字量,再送至微处理器(μP)计算出被测压力值。为了简化电路,还可采用带A/D转换器的单片机,例如Motorola公司生产MC68HC05型单片机。
