由多功能传感信号调理器AD693构成的PRTD信号调理器电路

2016-07-05 15:37

关键词：传感器电路 AD693

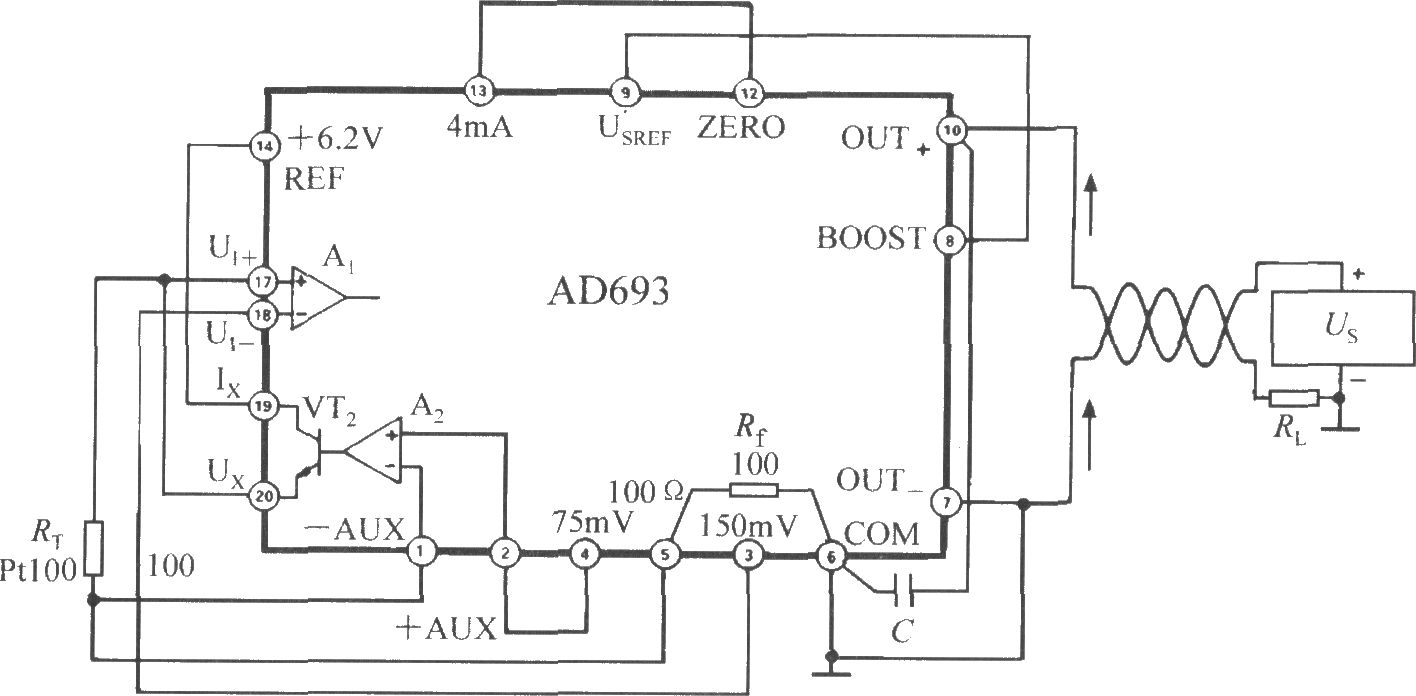

铂热电阻是常用的测温传感器，其电阻值RT与温度呈线性关系。AD693带Pt100型铂热电阻接口，能直接配置成PRTD信号调理器，电路如图所示。Pt100在0℃时的电阻值为100Ω，单位温度下的电阻变化率TCR=0.00385Ω／Ω/℃。该电阻能将0～ 104℃范围内的温度转换成4～20mA的电流，完成温度／电流(T／I)转换。AD693可设定6种不同的测温范围，以满足不同用户的需要。
