利用电阻来提高截止频率(宽带应变信号调理器1B31)

2016-07-05 15:37

关键词：宽带电路 1B31

利用电阻来提高截止频率(宽带应变信号调理器1B31)

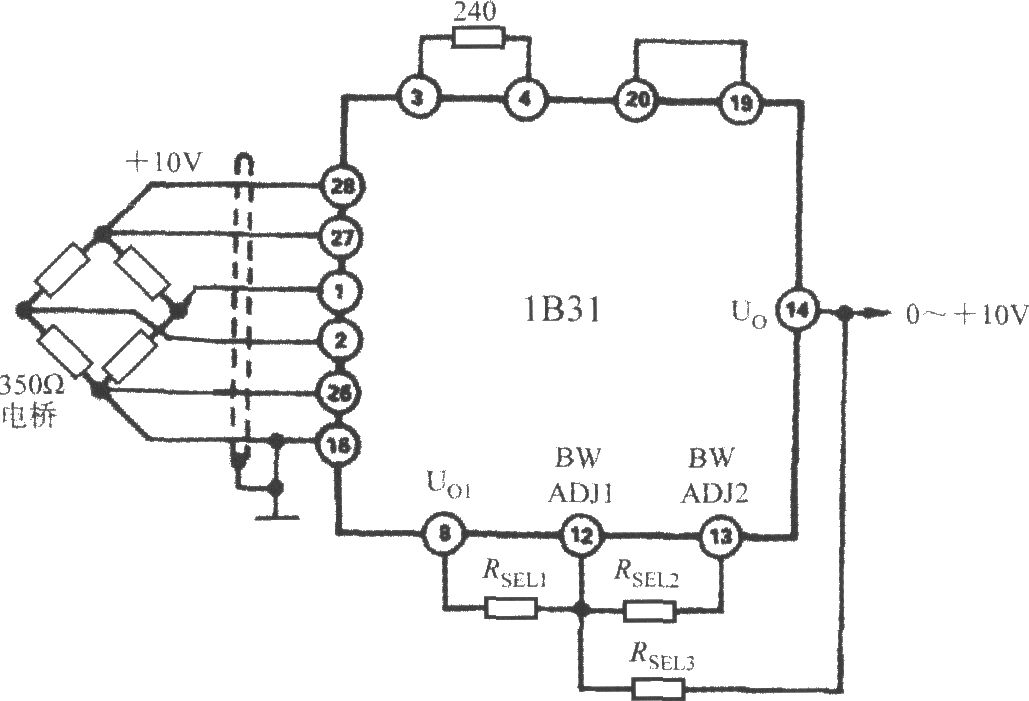

通过三只外接电阻可使截止频率从1kHz提高到20kHz，以满足宽带应用的需要。电路如图所示。电阻值的计算公式如下：利用电阻来提高截止频率(宽带应变信号调理器1B31)

利用电阻来提高截止频率(宽带应变信号调理器1B31)

利用电阻来提高截止频率(宽带应变信号调理器1B31)

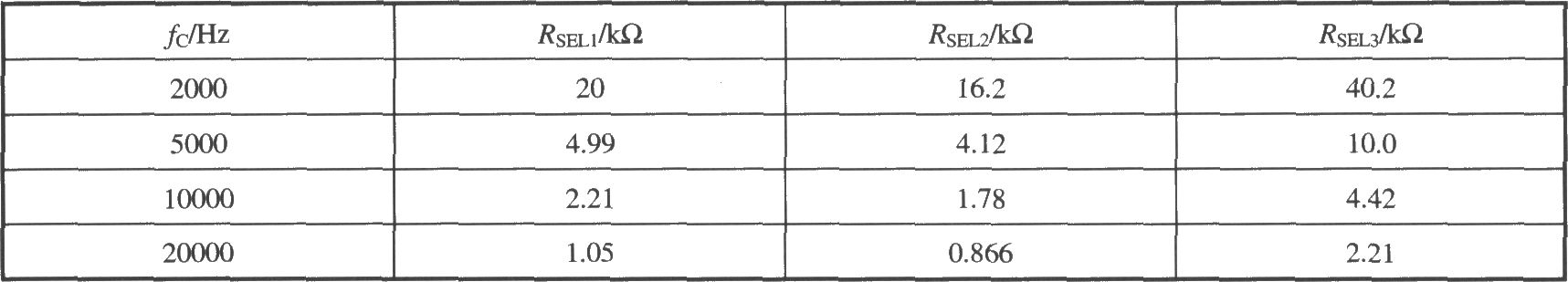

式中，RSEL1～RSEL3的单位取kΩ。此外，还可以根据下表来直接选取电阻值。利用电阻来提高截止频率(宽带应变信号调理器1B31)

利用电阻来提高截止频率(宽带应变信号调理器1B31)
