数字式压力信号调理器MAX1458的电桥激励电路

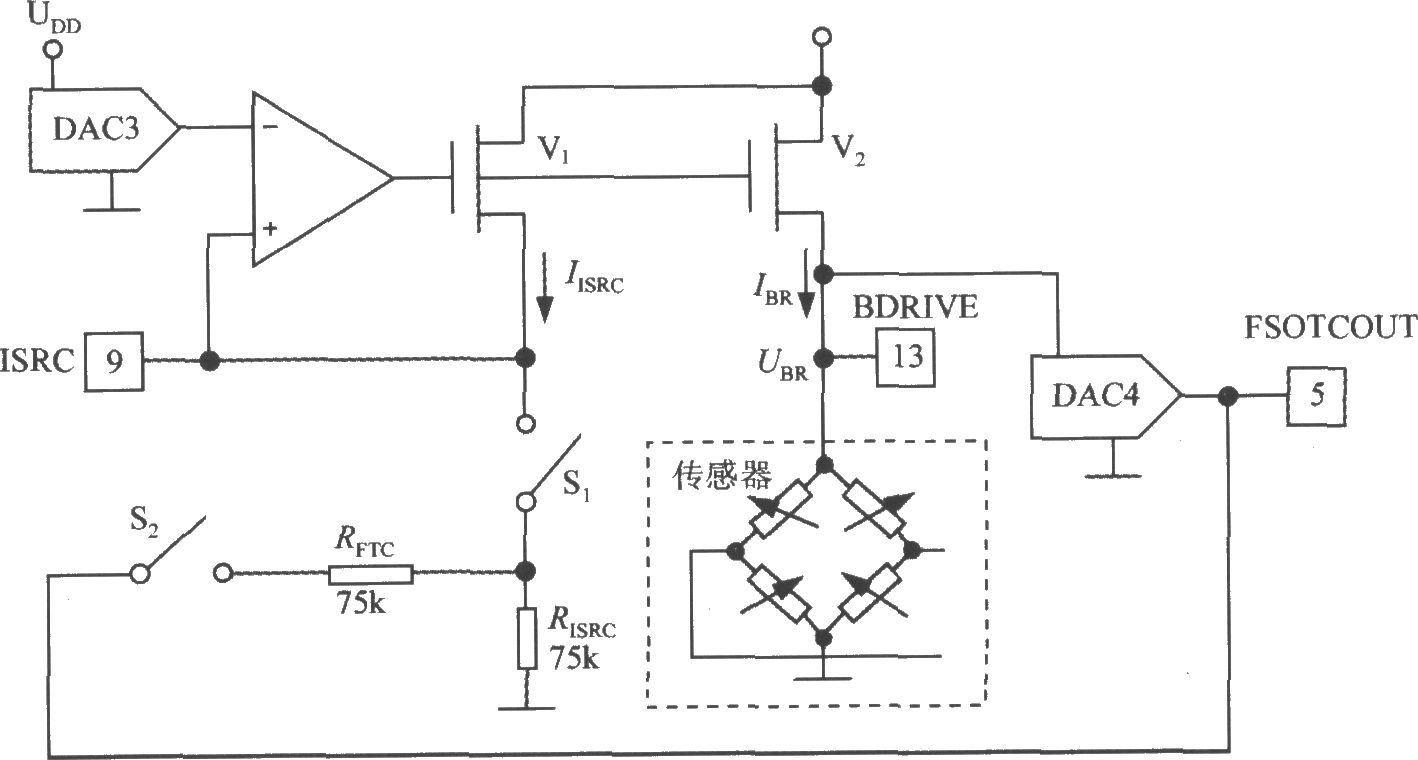

数字式压力信号调理器MAX1458的电桥激励电路如图所示。利用DAC3的输出来改变传感器激励电流IBR的大小，即可实现满量程精细校准。IISRC为基准电流，由RISRC和第9脚电压来设定。V1和V2组成镜像电流源，电流增益为14倍，可使激励电流IBR=14IISRC。IBR的编程范围是0．1～2mA。模拟开关S1、S2的通断状态均受配置寄存器控制。显然，当满量程输出电压发生变化时，DAC3就通过改变，BR来补偿桥路输出电压，从而校正了满量程误差。DAC4用于校正满量程温度系数误差。
