用4线制接法消除引线电阻的影响(铂热电阻信号调理器ADT70)

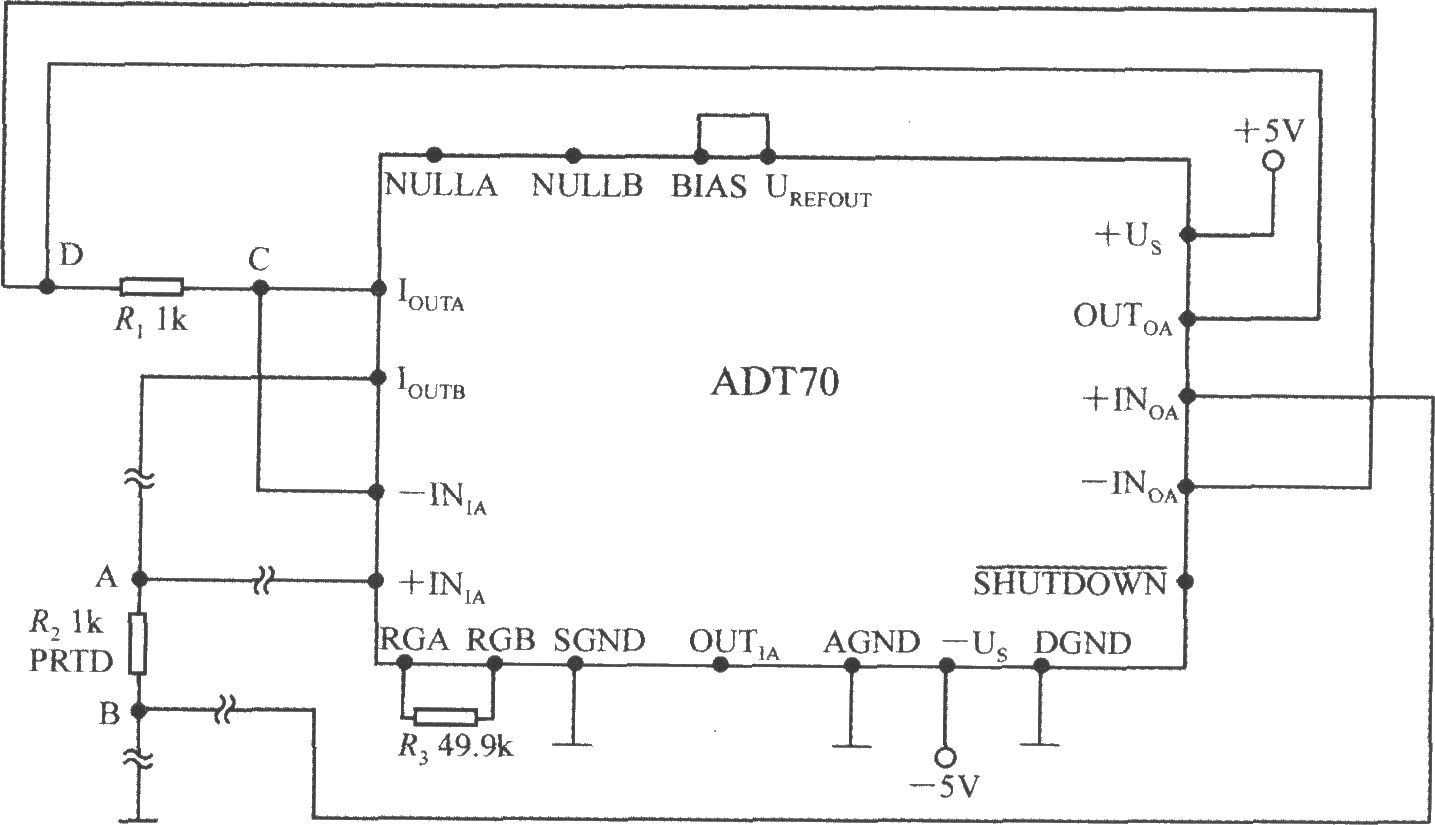

远距离测温时标准电阻一般距ADT70很近，其引线电阻一般可以忽略不计。但铂热电阻的引线可达几十米甚至上百米，其影响就不容忽视。采用4线制接法可消除引线电阻的影响，具体电路如图所示。该电路的特点是让IOUTA与-INIA、IOUTB与 INIA分开走线，从原先的2线接法变为4线接法，输入电路共有4个节点。因节点A和节点C到放大器的输入引线上没有电流通过，故R1、R2的引线电阻不会引起测量误差。
