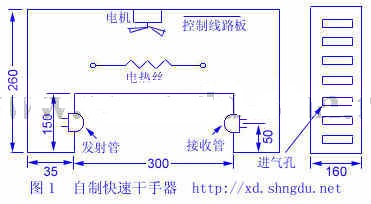

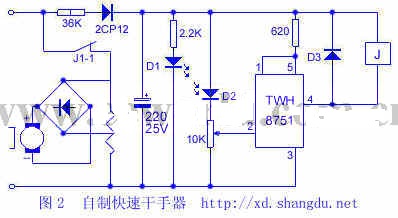

洗完手后将手放在快速干手器下面，就会自动有热气吹出，手烘干后，将手拿开就会自动关闭，电路见图2。 当有光照时，IC的1脚为高电位，TWH8751截止，J断电，J1－1断开。当手伸入，挡住光线，D2呈现大电阻，IC的2脚处于低电位，IC输出端导通，J1－1接通，电热丝及电机得电，吹出热气。控制线路的电源由36K电阻及2CP12降压整流获得＋18V左右电压。电热丝选用1KW的，呈螺旋型盘在电机下面，快速干手器外壳主要尺寸及元件安排位置见图1。

自制快速干手器电路
