由CD4013、NE555组成的家电待机节电控制器

2016-07-05 15:37

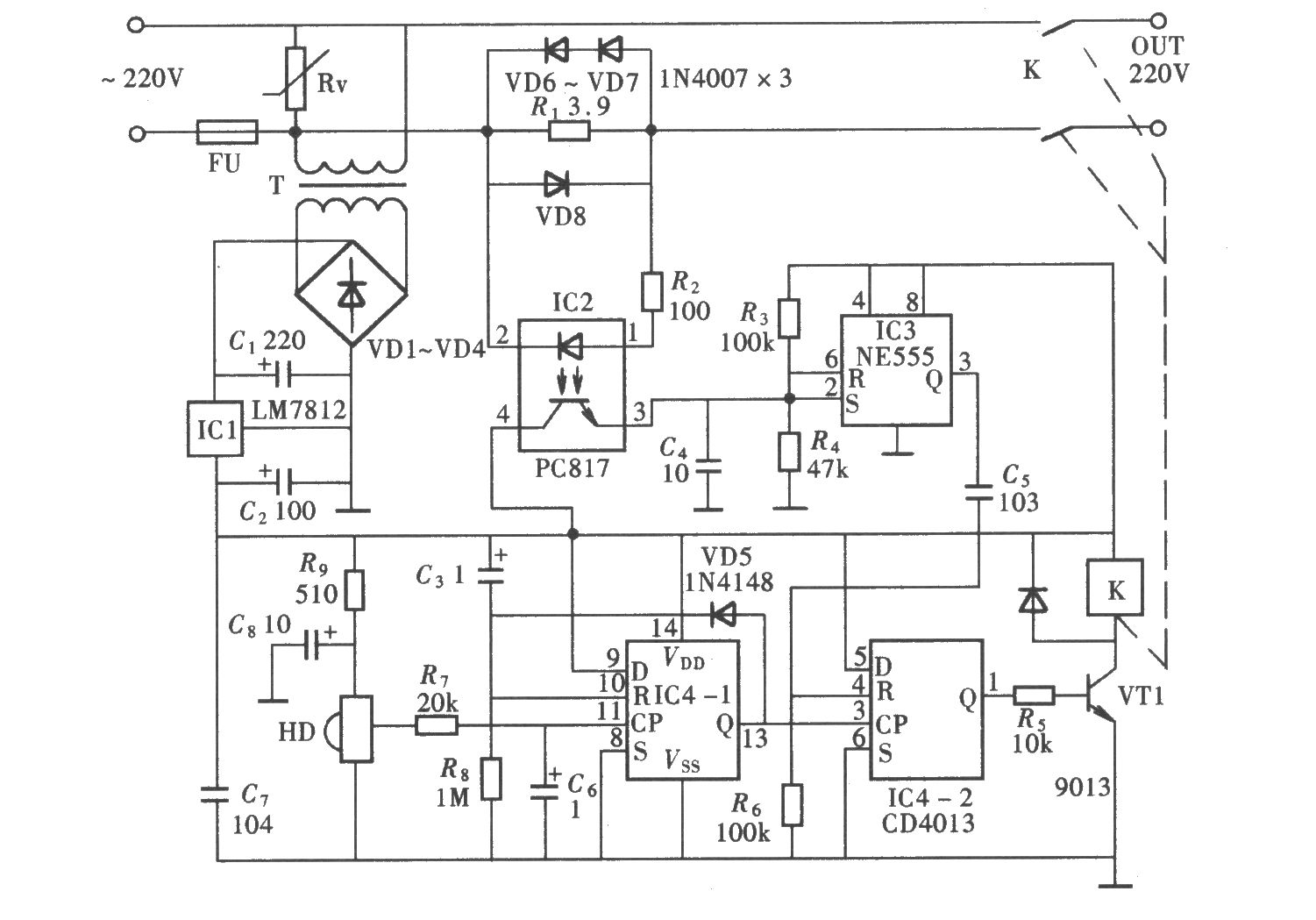

由CD4013、NE555组成的家电待机节电控制器目前随着家用电器的不断增多和日益普及,家电待机时的空耗电已成一个不可忽略的问题。该控制器能在家电待机时关掉用电器的工作电源,使家电在待机时完全不消耗电能。当开机信号到来时重新接通家用电器的工作电源,其电路组成如图所示,由开机电路、关机电路和电源电路等组成。全电路只用一只双D触发器CD4013、一只NE555和一只光耦合器组成。其中由CD4013中的一个触发器IC4-1组成一个单稳态触发器,作为红外遥控开机电路。另一个触发器IC4-2以D触发器的功能作自动关机电路。
