会闪光的羽毛球

2016-07-05 15:37

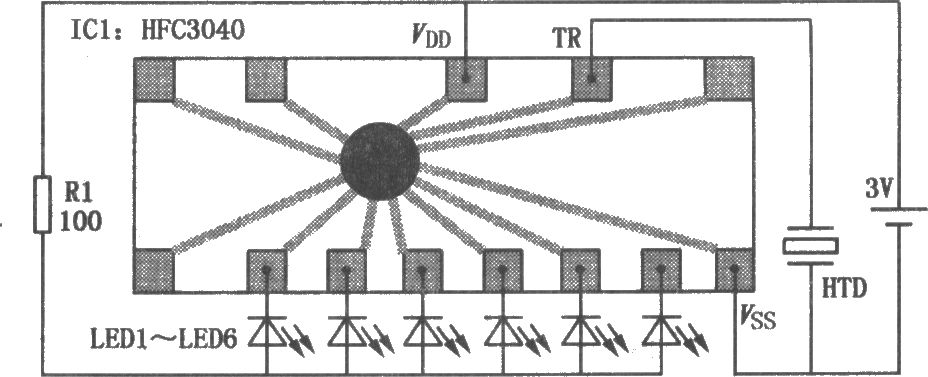

会闪光的羽毛球在普通的羽毛球上安装发光二极管闪光电路,便可做成闪光羽毛球,这样在晚上也能去户外作健身运动。电路如图所示。ICl为发光二极管闪亮专用集成电路HFC3040。电路中的电阻Rl起限流作用,使工作电流不超过7mA,这样可让两个扣式电池工作时间长一些。压电陶瓷片HTD起振动触发作用,在羽毛球受到击打振动时,HTD产生的脉冲信号使ICl触发工作,其输出端顺次输出低电平,发光二极管LEDl~LED6便顺序导通闪光,维持6秒钟后自动熄灭。因羽毛球两次击拍的间隔时间不会超过6秒钟,因而不会在打球过程中因羽毛球闪光熄灭而失去目标。由于电路设计为振动触发,不振动不工作,静态电流小于5μA,因而不用再设电源开关。
