运放5G26组成的定时报警器

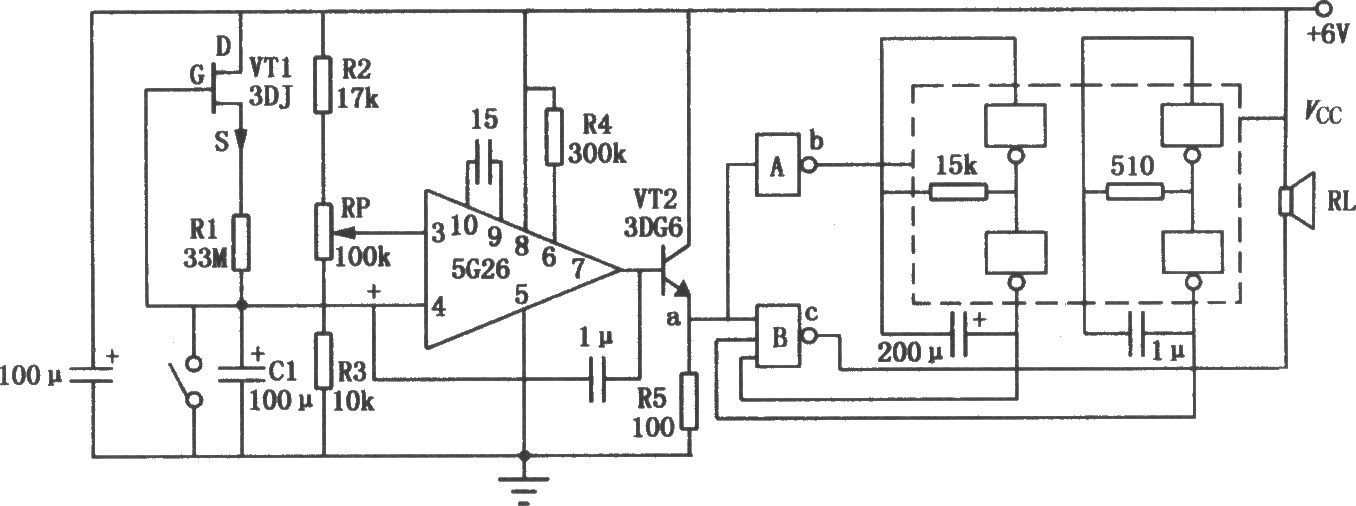

如图所示是用集成运算放大器5G26和与非门组成的定时报警器线路。线路的左边部分是一个定时装置，5G26组成比较放大电路，VT1和R1组成一个恒流源，对C1进行恒流充电，使Vc的电位逐渐升高(集成运放同相输入端)，RP电位器调节反相输入端的电压，通过同相和反相输入的电位比较，决定运放输出是高电平还是低电平。右边部分与非功率门作电压源控制，四个反相器作信号振荡源，利用它们的逻辑功能来实现报警。
