漏血报警器(555、μA741)

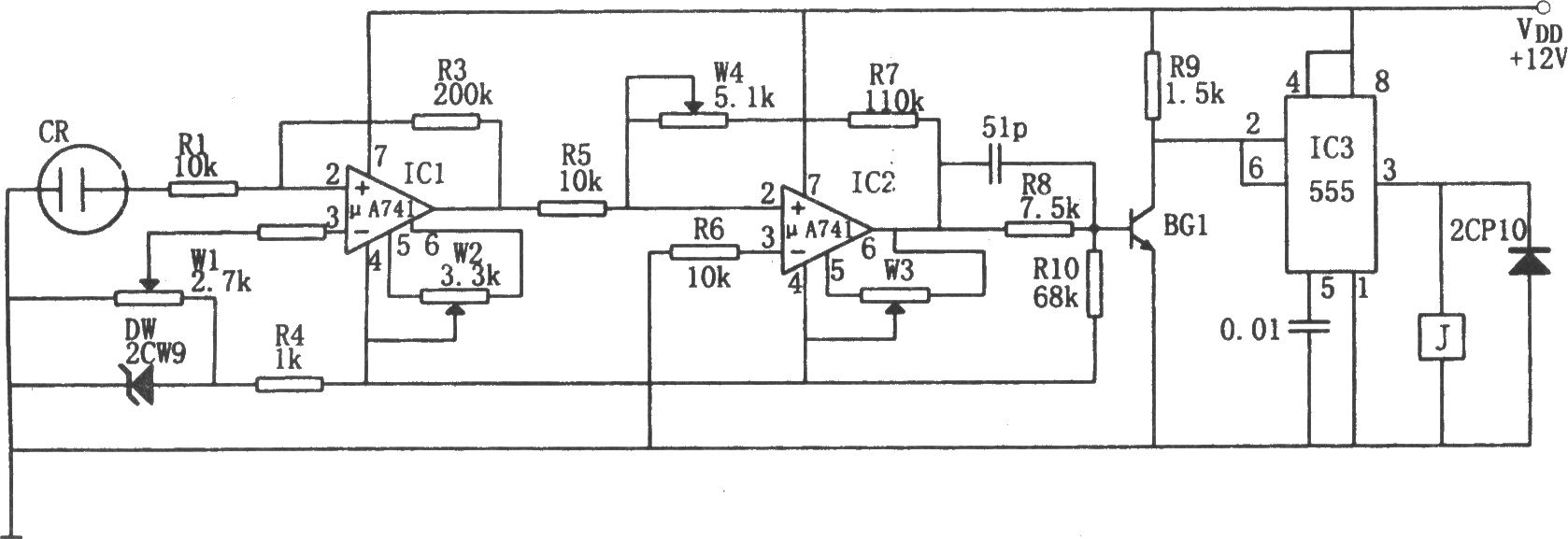

如图所示为漏血报警电路。该电路由检测放大器IC1、反相放大器、单稳态触发器等组成。IC1的放大倍数为K1≈R3／R1，大约为20倍。当膜破漏血时，IC1便输出-0.5V的电压信号。该信号经放大倍数K2约为11倍的IC2放大后加至反相放大器BG1，BG1饱和导通。使IC3单稳态触发器②脚呈低电平，555被置位，输出的高电平使继电器J吸合，从而接通报警电源，发出声光报警信号。当不漏血时，BG1管截止，VDD通过R9加至IC3⑥脚，使555复位，相应③脚呈低电平。不发出报警信号。 一 本电路可用于监视心脏手术用的橡胶半腕膜的疲劳破损情况。在橡胶膜外是装有葡萄糖保护液的透明的玻璃管，管外一侧放聚光小灯泡，中间放一青色滤光片，另一侧放硒光电池CR。管内为无色溶液时，硒光电池输出100mV，当膜破损漏出一滴红色溶液时，硒光电池输出74mV。
