可燃气体监漏报警器

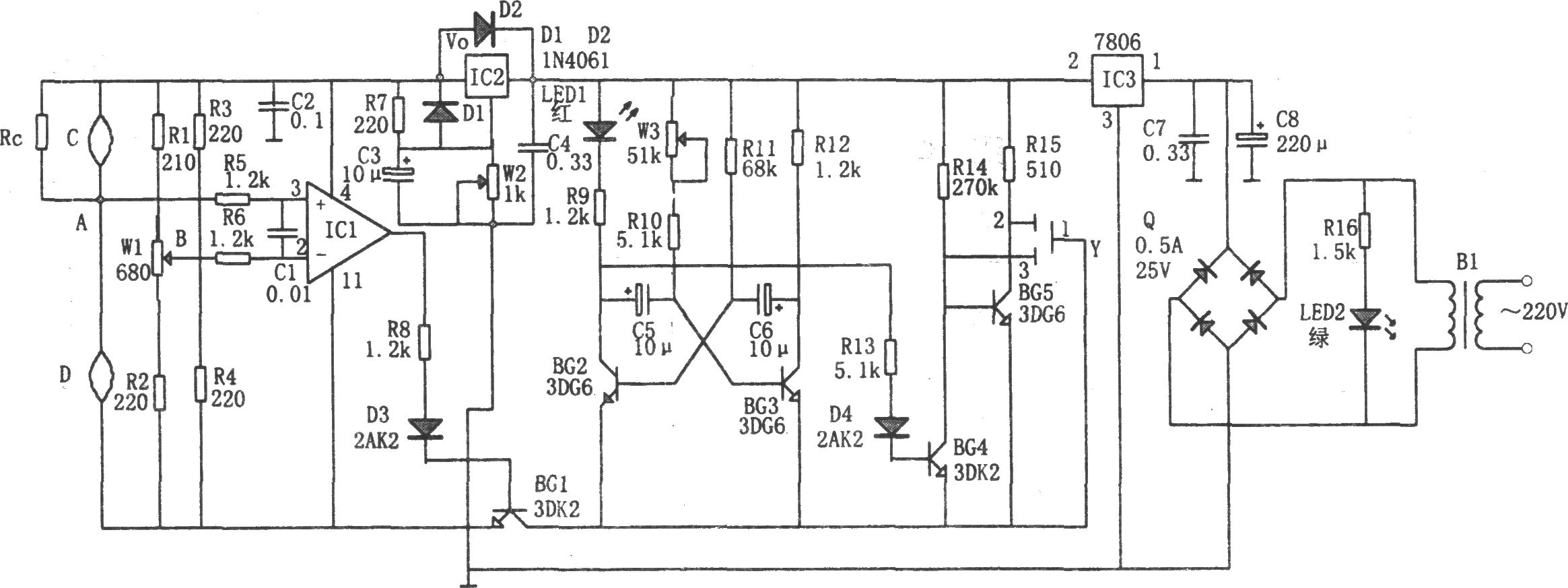

如图所示为可燃气体监漏报警电路。该报警器由检测电路、电压比较器、稳压电路、整流电路和报警电路等组成。检测电路主要是由Rc、C、D、R3、R4等组成的惠斯登电桥，其中D外观呈黑褐色，称为黑元件，C外观呈白色，称为白元件，且二者一般成对使用，常称为黑白元件，通常装在防爆气室中，通过隔爆罩与大气接触。电压比较器由R5、R6、C1和运放IC1等组成。稳压电路主要由集成稳压器7806(IC3)、IC2、C7等组成。报警电路由扬声器Y、发光二极管LED1组成，工作时二者能同步地发出间断的声光报警信号。 当有气体泄漏时，D表面发生化学反应，使D阻值增加，A点电位上升，当VA升到高于B点电位VB时，IC1输出高电平，相应BG1管导通,驱动报警电路发出声光报警信号。当没有气体泄漏时，相应A点电位低于B点电位，IC1输出低电平，BG1管截止，报警电路不工作。 电路中C、D选用LXK-1型催化剂，Y选用Φ35mm蜂鸣器。当电路安装完后，在无C、D时测得IC3输出电压为6V，初调电位器W2，使IC2输出3V，接上C、D后重调W2，使C、D的工作电压为3±0.1V。调电位器W1使VA比VB低5～10mV，此时对于灵敏度不低于25mV/1％CH4的LXK-1型气敏器件，其报警起限不大于0.2％～0.4％CH4。调节电位器W3，可改变报警声节奏。
