热释电红外感应自动灯电路(1)

2016-07-05 15:37

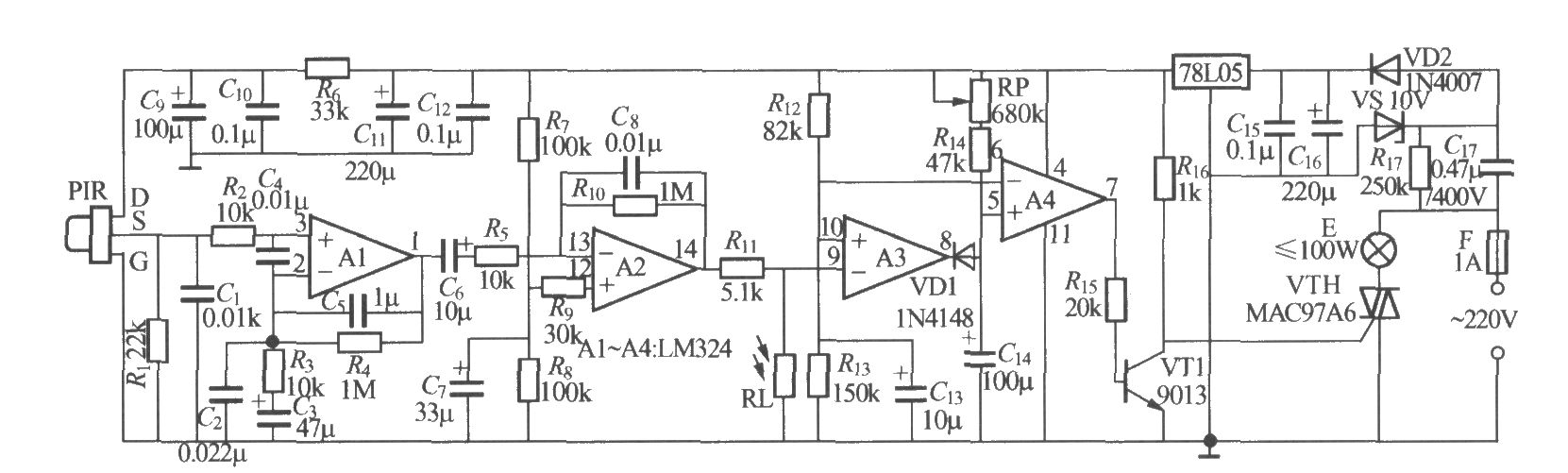

热释电红外感应自动灯电路(1)如图所示是一个热释电红外感应自动灯,可用于楼梯走道、卫生间等场合。能做到人来灯亮,人走灯灭,并且在白天能自动封锁,灯不会点亮。PIR可采用P228型等热释电红外传感器,为提高其灵敏度,最好为其加装菲涅耳透镜,透镜的焦点应位于传感器的感应窗口。RP为电路延迟时间调节电位器,也可换用普通固定电阻器。
