热释电红外感应自动灯电路(3)

2016-07-05 15:37

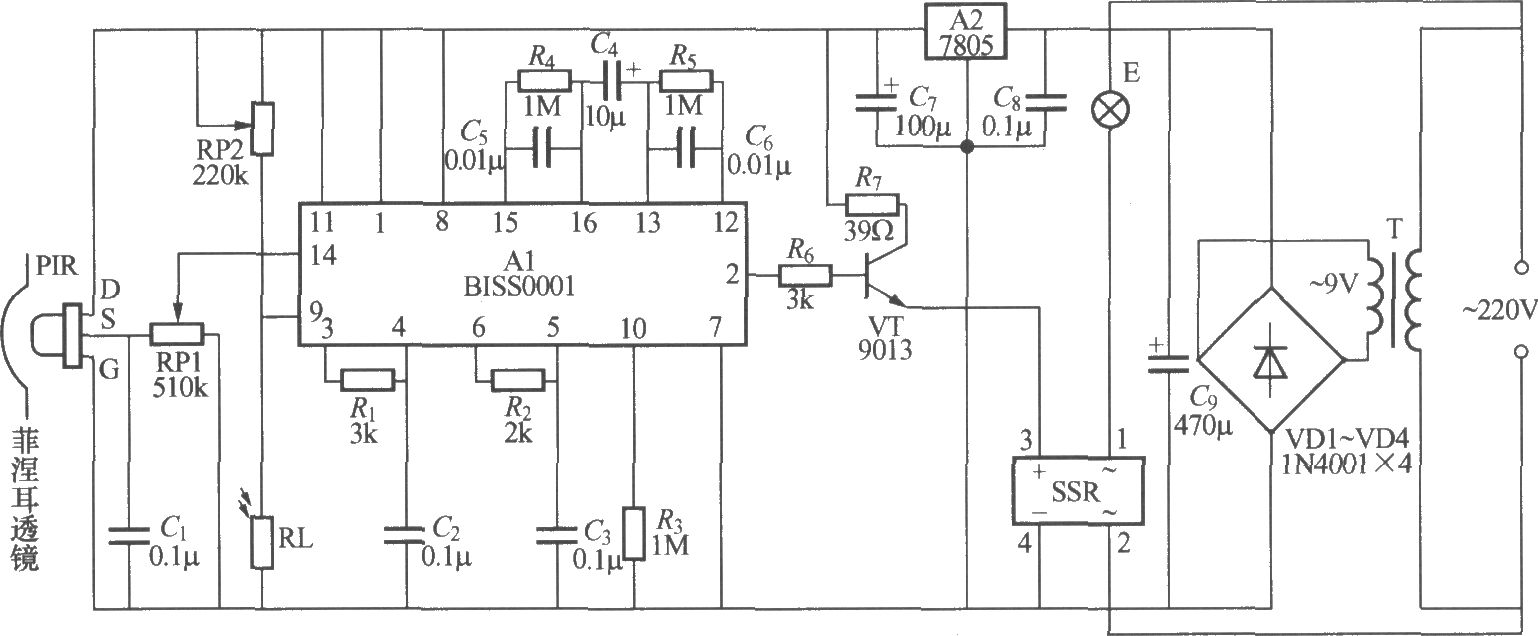

热释电红外感应自动灯电路(3)如图所示是一个采用BISS0001型红外传感信号专用处理集成电路制作的感应自动灯电路,工作十分稳定可靠,可用于卫生间、储藏室等自动照明。PIR可采用P228、PH5324、LH956型等热释电红外传感器,并加装菲涅耳透镜。SSR采用JCX-2F-DC5V型过零紧凑型固态继电器,它体积小巧,可以直接插焊在印制电路板上。其他元器件要求如图所示。
