微波雷达探测自动灯电路(3)(TWH9248/9249)

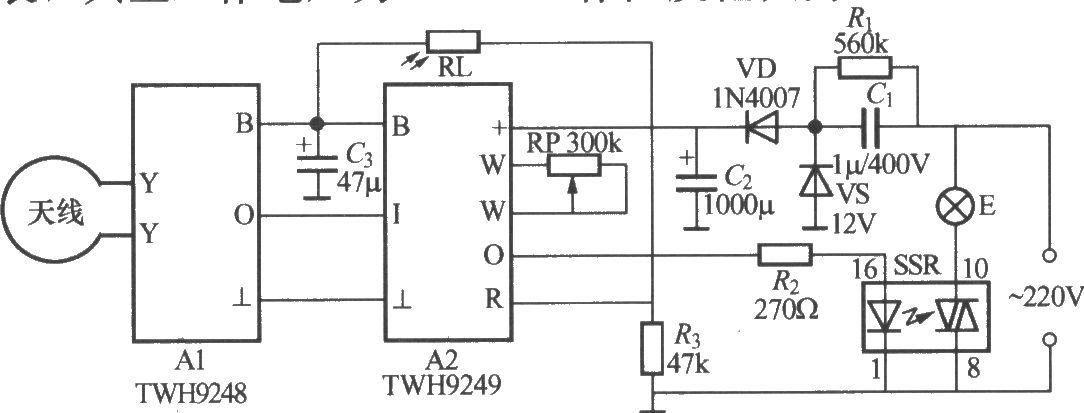

如图所示是采用广东中山达华电子厂生产的TWH9248／TWH9249微波发射／接收探测传感集成模块制作的自动照明灯，它具有以下功能：白天或室内光线较强时，电灯不会点亮，到了晚上，一旦有人进入它的探测范围，电灯就会自动点亮照明。发射天线可用Φ3mm的漆包线弯成Φ150mm的圆环状，然后接在A1的X、Y端。该电路不用什么调试，就能满意地工作。
