简易光控路灯电路(3)

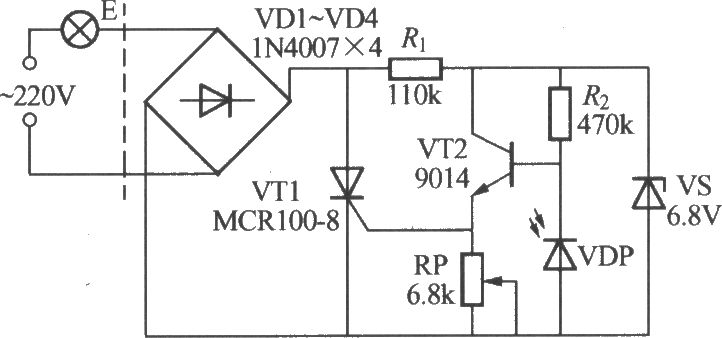

如图所示是一个性能较好的采用单向晶闸管的简易光控路灯电路。VDP为光敏二极管，白天它呈低电阻，阻值≤1kΩ，三极管VT2截止，晶闸管VT1因门极无触发电流而处于关断态，路灯E不亮。夜晚，VL无光照射呈高电阻，阻值≥ 100kΩ，VT2导通，发射极可输出正向触发电流流经VT1的门极，使VT1开通，E点亮发光。调节RP可使电路在需要开灯的光照度下使灯E点亮。该电路设置了稳压管VS，使电路工作比较稳定可靠。电路安装时，光敏二极管VDP同样应注意避免灯E的自身光线照射。
