光控延迟灯电路(1)
2016-07-05 15:37

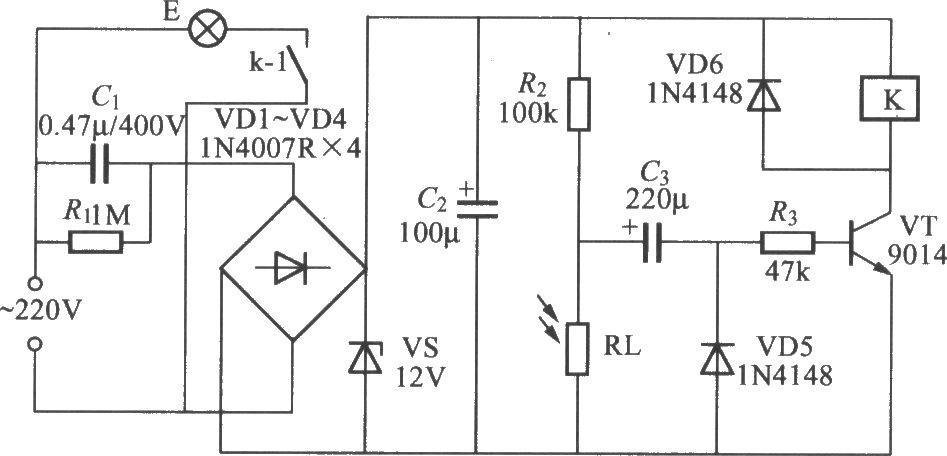

如图所示电路，当室内有光线照射时，小灯不亮；当室内光线由亮突然变暗时，小灯即点亮，延迟数十秒钟后，它又能自行熄灭。图中，RL用MG45型***率电磁继电器，要求高阻与低阻相差倍数愈大愈好。K可用JZC-22F、DC12V小型***率电磁继电器。其他元器件要求如图所示。
如图所示电路，当室内有光线照射时，小灯不亮；当室内光线由亮突然变暗时，小灯即点亮，延迟数十秒钟后，它又能自行熄灭。图中，RL用MG45型***率电磁继电器，要求高阻与低阻相差倍数愈大愈好。K可用JZC-22F、DC12V小型***率电磁继电器。其他元器件要求如图所示。
