延时熄灯电路(CD4541B)
2016-07-05 15:37

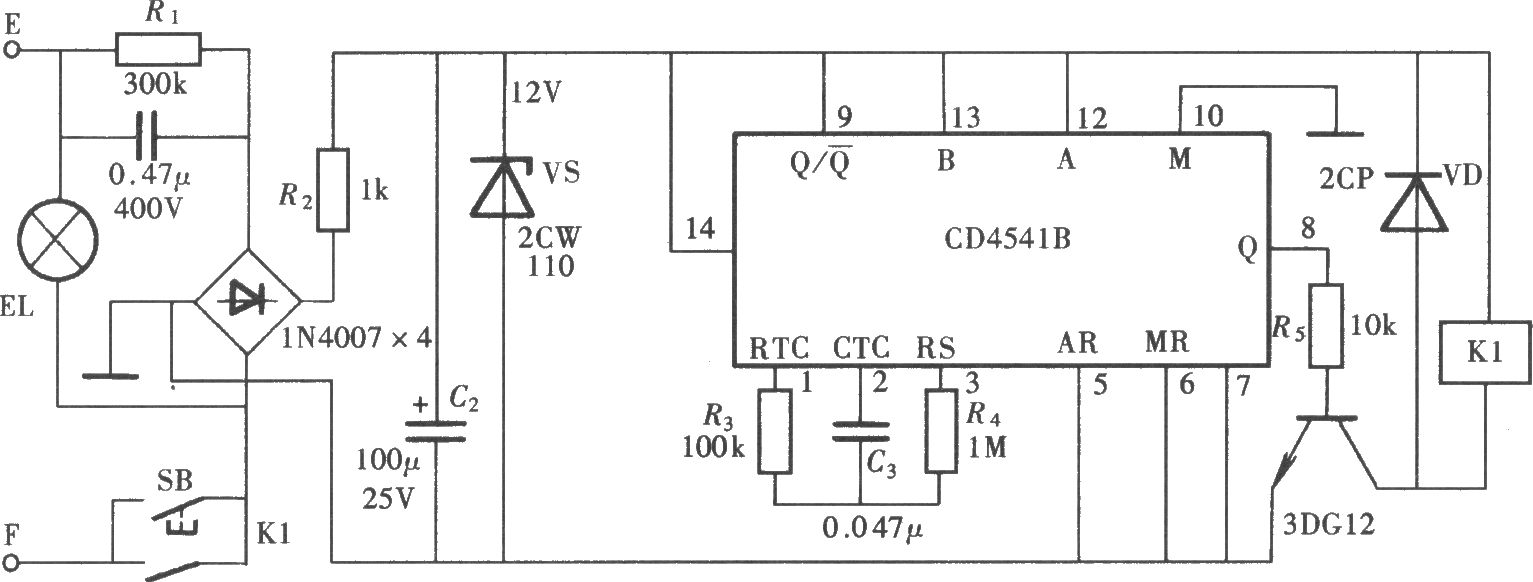

该延时熄灯电路由新型定时集成电路CD4541组成，由小型继电器作为控制器。需要开灯时按动一下开灯按钮，灯被打开，定时控制电路进入已设定的定时状态。当到达预置的定时时间后，灯自动熄灭，并将定时控制电路的工作电源断开，电路组成如图所示。
该延时熄灯电路由新型定时集成电路CD4541组成，由小型继电器作为控制器。需要开灯时按动一下开灯按钮，灯被打开，定时控制电路进入已设定的定时状态。当到达预置的定时时间后，灯自动熄灭，并将定时控制电路的工作电源断开，电路组成如图所示。
