由CD4069构成的触摸式台灯开关
2016-07-05 15:37

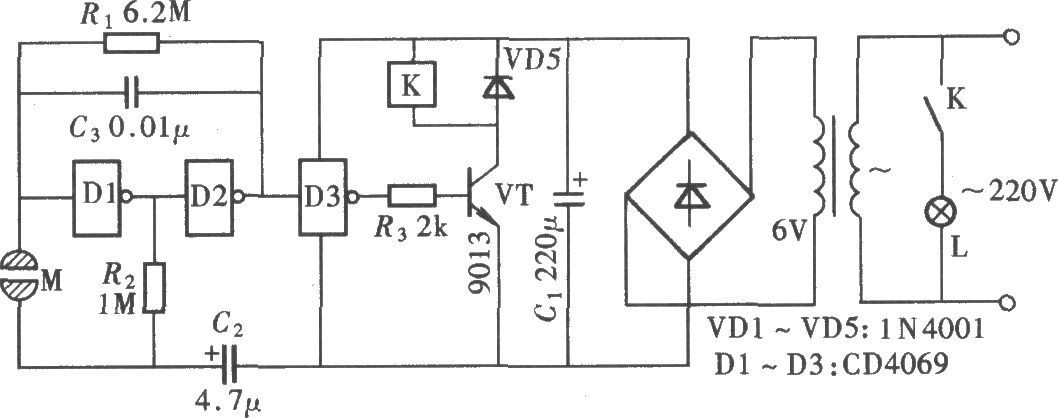

一般的触摸式台灯开关是用专用集成电路组成，它除了能作开关外，还具有调光功能，但电路结构较为复杂。本触摸开关采用一只CD4069组成，虽然只有开、关两个功能，但电路简单，制作简单，电路组成如图所示，由CD4069中的三个门Dl、D2和D3组成开关控制电路，用一只继电器K和一只驱动管VT组成开关执行电路。
一般的触摸式台灯开关是用专用集成电路组成，它除了能作开关外，还具有调光功能，但电路结构较为复杂。本触摸开关采用一只CD4069组成，虽然只有开、关两个功能，但电路简单，制作简单，电路组成如图所示，由CD4069中的三个门Dl、D2和D3组成开关控制电路，用一只继电器K和一只驱动管VT组成开关执行电路。
