由CD4017组成的乐控变色LED彩灯
2016-07-05 15:37

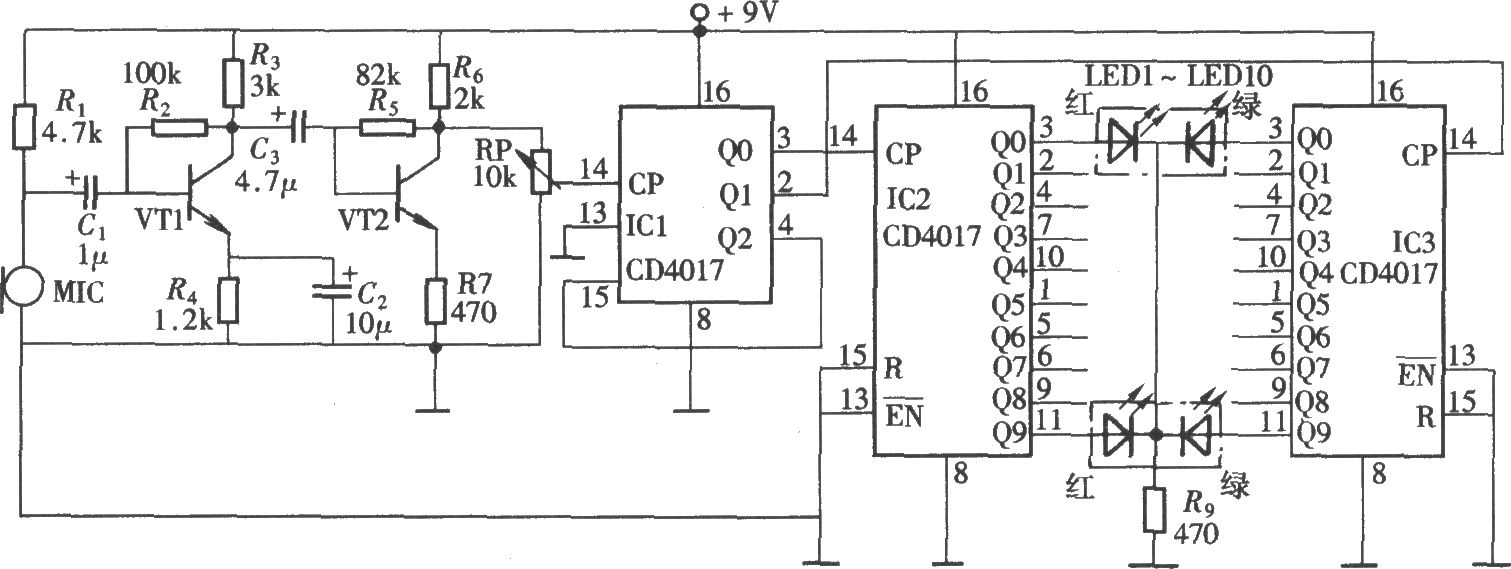

利用放送的音乐声，通过接收处理转换为脉冲信号，将这种脉冲信号作为时钟脉冲，输入十进制计数、脉冲分配器CD4017，将其输出端接入双色变色发光二极管，通过音乐声控制发光二极管的发光与彩色变换，就可组成一个乐控变色LED彩灯，其电路组成如图所示。该电路由音乐信号接收放大与脉冲形成电路、脉冲分配电路和双色LED驱动电路三部分组成。
利用放送的音乐声，通过接收处理转换为脉冲信号，将这种脉冲信号作为时钟脉冲，输入十进制计数、脉冲分配器CD4017，将其输出端接入双色变色发光二极管，通过音乐声控制发光二极管的发光与彩色变换，就可组成一个乐控变色LED彩灯，其电路组成如图所示。该电路由音乐信号接收放大与脉冲形成电路、脉冲分配电路和双色LED驱动电路三部分组成。
