由NE555、CD4060构成的光控定时语音广告灯箱电路

2016-07-05 15:37

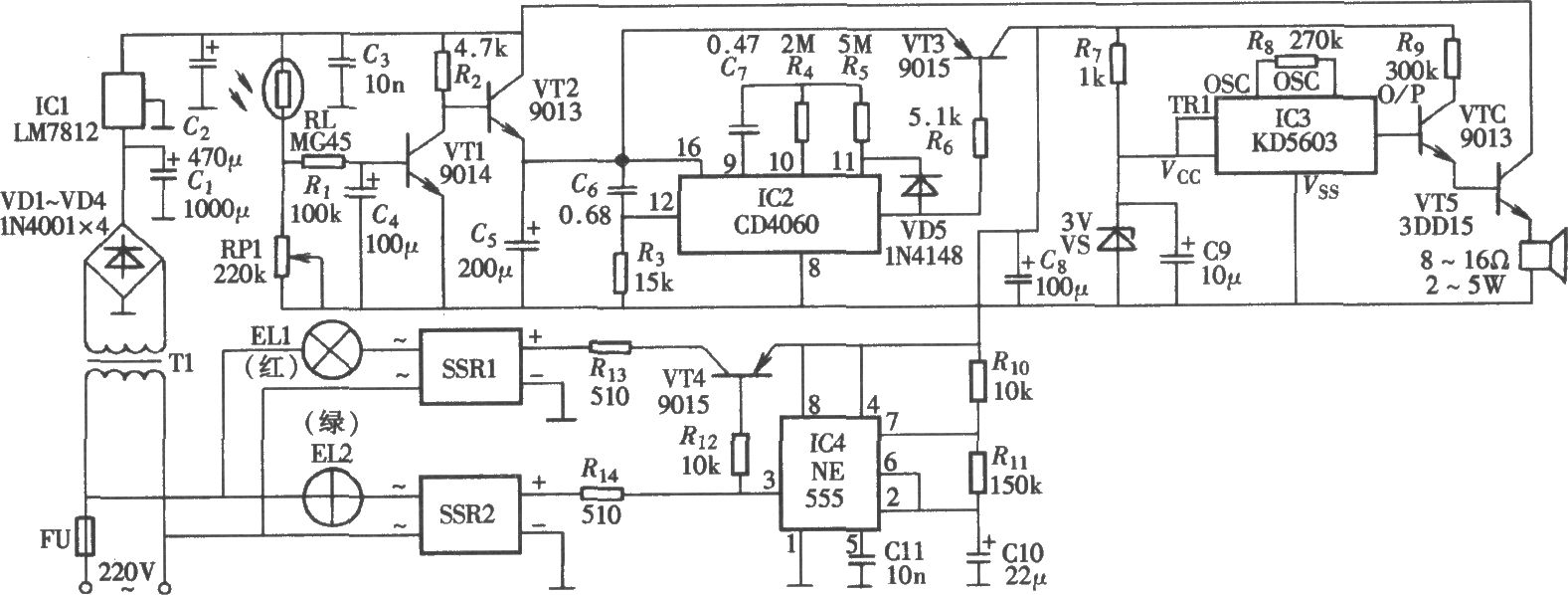

由NE555、CD4060构成的光控定时语音广告灯箱电路 光控定时语音广告灯箱采用光控开启、定时关闭的工作方式。在广告灯箱开启的工作期间,一方面可以循环变换灯光色彩,同时还用语音播出广告辞语,电路组成如图所示。它由光控开启电路、定时关闭电路、灯光循环变色控制电路和广告语音播出电路组成。
