双表定时器电路（二）

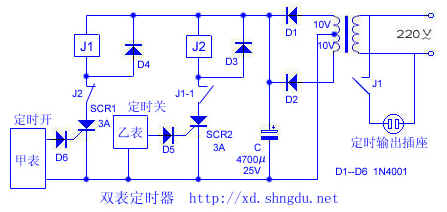

本装置能对各种家用电器每天进行开和关的控制，电路原理如下图。AC220V经变压器Ｂ降压，再经二极管D1、D2进行全波整流、电容Ｃ滤波后得到约14V的直流电压，此电压加到可控硅SCR1两端，当甲表输出一个定闹脉冲（开）时，SCR1导通，继电器J1得电，其触点J1闭合，定时插座有电输出，同时J1-1触点闭合为SCR2导通作了准备，当定时到点时，乙表输出一个定闹脉冲（关），SCR2导通，其触点J2断开，SCR1截止，其触点J1、J1-1都断开，定时插座无电输出，SCR2也因J1-1断开阳极失压而截止，J2恢复闭合状态，电路又回到初始状态。 元件选择：二极管D1～D6可用1N4001，甲、乙两表要用具有定闹输出的电子表，如体育挂表、讲话电子表等，从压电蜂鸣片两端引出定闹信号，J1、J2均用12V继电器，触点容量为5A，可控硅SCR1、SCR2用普通3A的即可。
