实用双表定时电路(四)

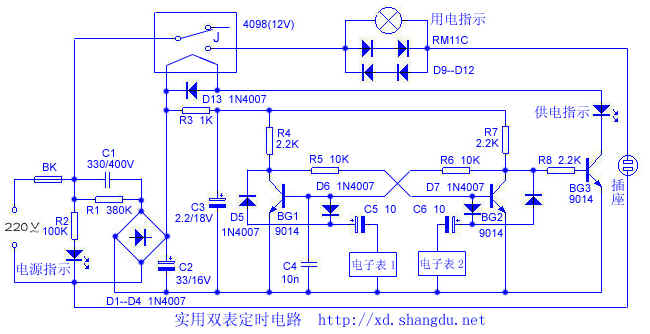

笔者针对蛋鸡饲养中需要补充光照这一实际应用场合而设计并制作的双表定时电路，经实际应用，效果很好。 电路原理如附图所示。电源电路经降压、整流、滤波后，提供控制电路的工作电源。BG1、BG2及其外围元件构成双稳态电路，工作于开关状态。BG3与继电器构成控制开关，以控制交流220V电压输出。两只电子表都选用具有定点报时功能和音乐按键的，以其各自的两条声音信号输出线与控制电路相连（注意一般电子表输出的信号是有极性的，要使其负端与C5或C6相连）。电子表2负责开，当它输出音乐电信号时，通过C6、D7迫使BG2截止，这时BG1导通，使这种状态维持下去，同时BG2集电极的较高电压通过R8使BG3导通，继电器吸合，向用电器提供220V电压。电子表1负责关，当它输出音乐信号时，通过C5、D6迫使BG1截止，这时BG2导通，使这种状态维持下去。同时由于BG2导通，其集电极电压下降，使BG3截止，继电器释放，停止向用电器供电。C4的作用是使电路在开始加电时自动处于关闭状态，即插座上无220V输出电压。电路中设有三个指示灯。电源指示灯亮，表示220V市电已正常接入本电路，否则即说明停电或电路未与市电线路连接好。供电指示灯亮，表示本电路向配接的用电器供电；灯灭，表示停止向用电器供电。用电指示灯亮，表示用电器正在工作；灯灭时，表示用电器停止工作。如果供电指示灯亮，而用电指示灯灭，则说明用电线路断或用电器有故障。以D9～D12和小电珠构成的用电指示电路可扩展为多路，以便分别指示不同用电器的工作情况。 这种电路的特点是能够很好地满足一般专业用户养鸡时自动控制补光灯的要求。将鸡舍照明灯接在本定时电路的输出插座上，电子表1报时设定在早晨需开灯的时间，电子表2报时设定在晚上需关灯的时间。于是每天早晨，灯会自动点亮，天亮时按一下电子表2的音乐键，灯即熄灭。晚上天黑时，按一下电子表1的音乐键灯即点亮。到需要关灯时刻，灯即自动熄灭，如果用户需要临时开灯，随时可按电子表1的音乐键将灯点亮，关闭方法同前。若用户需要改变开闭时间，只要按动定时设定键，即可在24小时内任意重新设定，十分方便。由于定时部分采用干电池供电，所以其时钟不会因停电而紊乱，来电后用户不必重新调整，它会继续按原设定工作。由于初始加电时本电路会自动处于关闭状态，避免了夜间停电后，又再来电造成错误开灯。
