鱼缸间歇充氧定时器电路

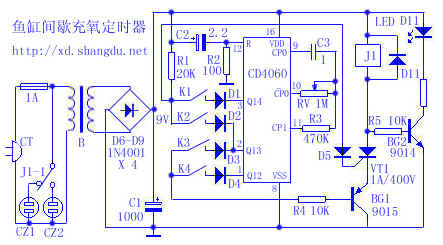

CD4060 9014 9015 鱼缸间歇充氧定时器 给鱼缸充氧是一件非常繁琐的事，稍有粗心大意就会带来严重损失。笔者曾有过这样惨痛的教训。不得已自己将鱼缸充氧供电部分改作定时控制，实现了自动加氧。 一、工作原理 电路如附图所示。CMOS集成电路CD4060为14位二进制串行计数器，它自带振荡器，有14级计数级，但只有Q4～Q10、Q12～Q14共10个引出端，本制件仅选用了Q12～Q14三个引出端。 接通电源，9V电源经C2加至计数器清零端(12)脚，此时计数器清零并开始计数，设时钟频率为1Hz。计数器开关K1、K2、K3、K4状态如附表中a项，当K2闭合，当Q13为高电平时，可控硅VT1触发导通，继电器吸合；当K4闭合，Q12为高电平时，BG1截止，继电器松开；当下一个计数脉冲到达Q12时，Q12、Q13又回到初始状态“0”。此过程循环使继电器开与吸合的时间之比为3:1。其它状态的定时时间比如附表所示。这样加上插座的切换就能得到多种不同的定时间歇比，配合RV的调节，对鱼缸充氧的各种要求都能满足。 K1 K2 K3 K4 定时比 备注 A 0 1 0 1 3:1(合) 1-闭合 ..0-断开..合-继电器吸合 B 1 1 0 1 7:1(合) C 1 0 1 1 5:3(合) D 1 0 1 0 6:2(合) E 1 0 0 1 5:1(合):1(开):1(合) 二、安装调试 安装焊接无误后，电路如不起振，只需调节RV即可。调节RV至较小值，记下继电器吸合工作时间，标注于RV的相应位置，再重复以上操作过程几次，这样调试过程完毕。在以后的使用中只需将标注的时间与定时比作参照，就能选择自己需要的定时时间了。 三、元件选择 继电器选用9V小型继电器JRC-22F9V等，变压器选用小型、次级输出9V的电源变压器。 本定时器的巧妙之处在于实现了间歇控制，电路简单。如再把振荡频率加快，利用低位引出端，还可用于风扇模拟自然风，十分灵活。
