晶体管继电器延时吸合电路
2016-07-05 15:37

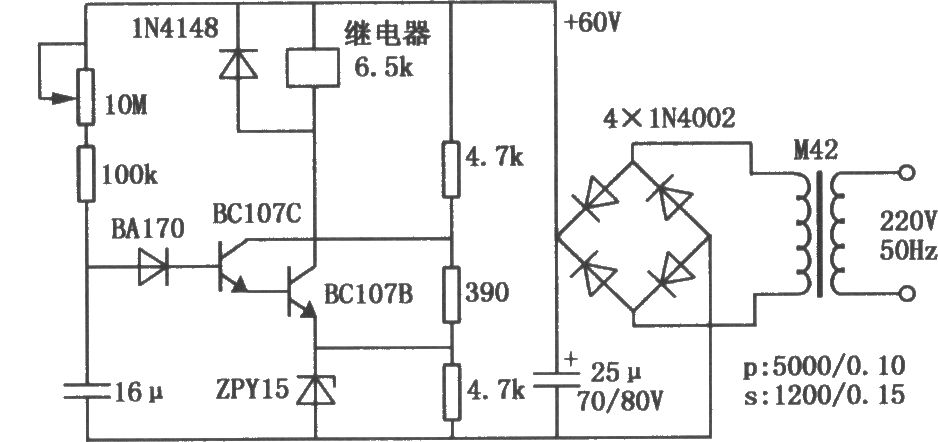

如图是晶体管组成的继电器延时吸合电路。刚接通电源时，16μF电容上电压为零，两个三极管都截止，继电器不动作。随着16μF电容的充电，过一段时间后，其上电压达到高电平，两个三极管都导通，继电器延时吸合。延时时间可达60s。延时的时间长短可通过10MΩ电阻来调节。
如图是晶体管组成的继电器延时吸合电路。刚接通电源时，16μF电容上电压为零，两个三极管都截止，继电器不动作。随着16μF电容的充电，过一段时间后，其上电压达到高电平，两个三极管都导通，继电器延时吸合。延时时间可达60s。延时的时间长短可通过10MΩ电阻来调节。
