线路电流限定器
2016-07-05 15:37

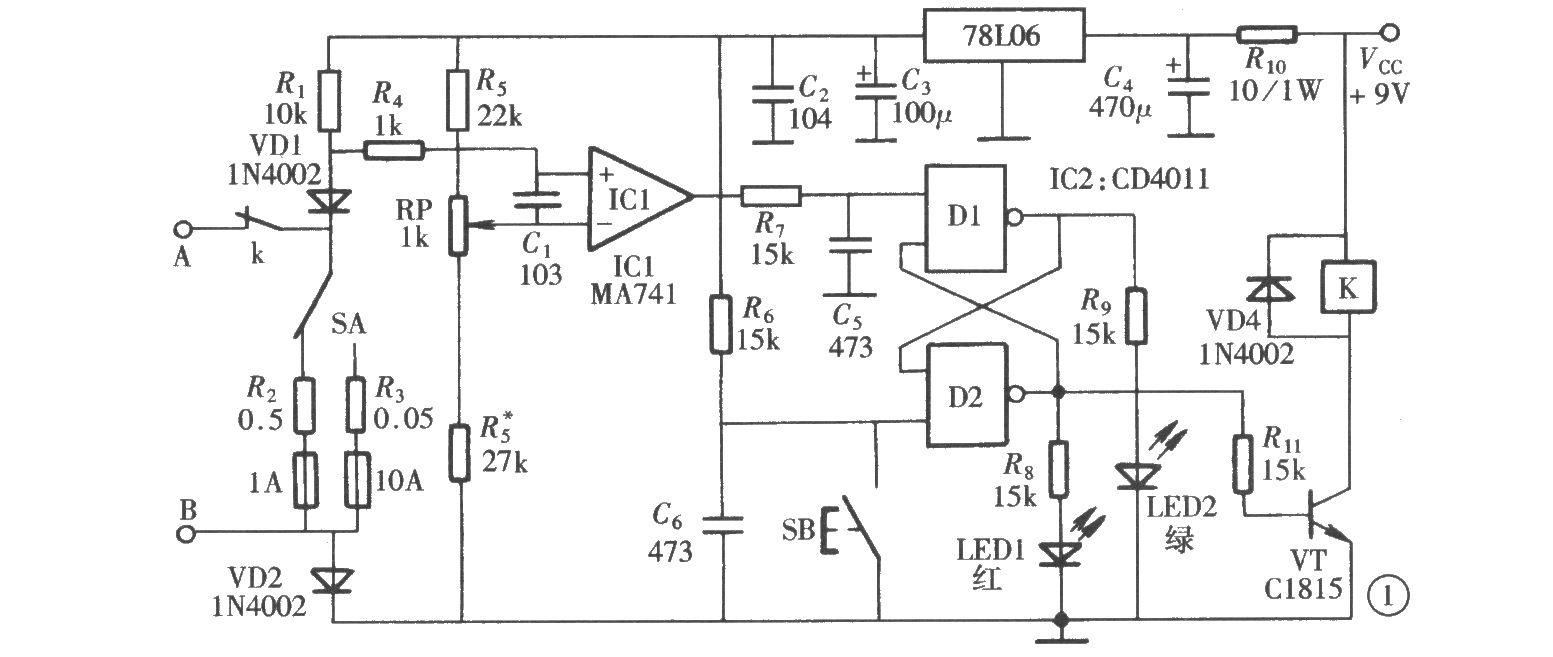

如图所示的线路电流限定器可限制电路中的电流，一旦超过限定值，控制继电器立即将电源切断。电流限定值从l00mA～10A连续可调，电路组成如图所示。全电路包括线路电流取样与电压比较器RS触发器和控制继电器，由一只运算放大器MA741和一只四-二输入端与非门CD4011组成。
如图所示的线路电流限定器可限制电路中的电流，一旦超过限定值，控制继电器立即将电源切断。电流限定值从l00mA～10A连续可调，电路组成如图所示。全电路包括线路电流取样与电压比较器RS触发器和控制继电器，由一只运算放大器MA741和一只四-二输入端与非门CD4011组成。
