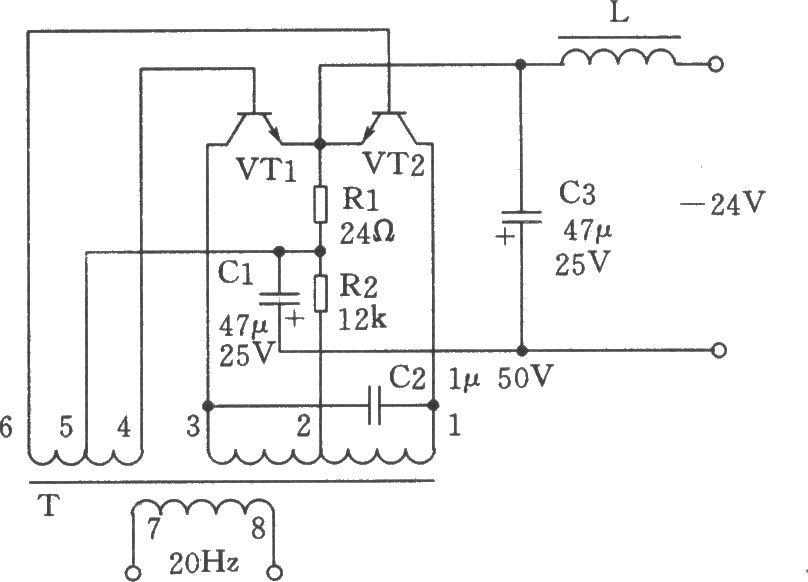

如图所示为20Hz信号发生器，可应用于电话机的振铃系统，也可用于信号源及其它电子系统的报警器用。该电路实际上是变压器T和晶体三极管VTl、VT2组成的共发推挽振荡器，两只晶体管工作在开关状态(饱和与截止)，其输出波形为方波。晶体三极管功耗小，效率高。 元器件选择：晶体三极管VTl、VT2：3DD4E、β=30～80(参数尽可能选择一致)。散热器 面积l00×50mm2，厚度为2mm的铝板。振荡变压器T：采用E型硅材料、铁芯截面积35×22mm2。Ll-3：Φ0．49mm高强度漆包线，绕制189匝。L4-6：Φ0．25mm高强度漆包线，绕制40匝，均双线并绕中心抽头。L7-8：Φ0．35mm高强度漆包线，绕制60匝。扼流线圈L：采用E型硅钢材料，铁芯截面积20×15mm2。L：Φ0．55mm高强度漆包线，绕制800匝。电阻的标称功率均选用1／2W金属膜电阻。其它元件数值如图中所示，无特殊要求。
