该800Hz的振荡级为变压器耦合的LC振荡电路，此种电路比较简单，频率稳定。缓冲放大器采用调整放大器以减小失真，可用电位器调节输出电平。
1．技术指标
(1)工作频率：800Hz；
(2)频率稳定度：≤士20Hz；
(3)输出电平：0dB／600Ω。
2．工作原理

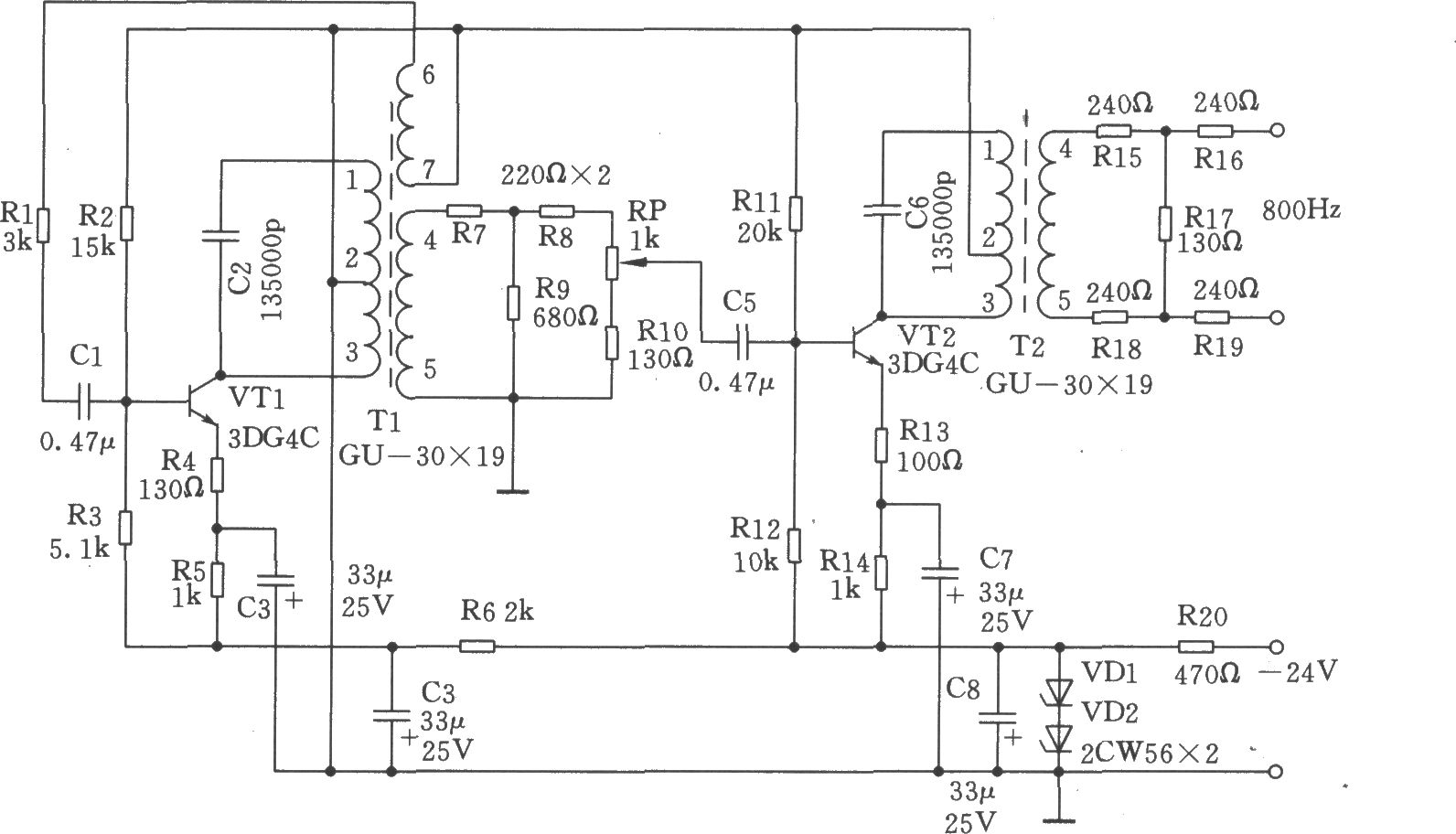

电路如图所示。800Hz信号发生器由LC振荡级和缓冲放大级组成。振荡级：调谐变压器Tl既作为LC振荡槽路又作为输出变量器，C2为调谐电容器。振荡槽路的电感为正温度系数，而聚苯乙烯电容器为负温度系数，故温度系数得到补偿，以提高频率稳定度。Rl、C1为正反馈电路，R2、R3为VTl的偏置电阻，R4、R5为发射极电阻，C3为R5的旁路电容，R6、C4为级间电源去耦电路，R7、R8、R9组成缓冲衰耗器；缓冲放大级：C5为耦合电容，R11、Rl2为VT2的偏置电阻，Rl3、Rl4为VT2发射极电阻，C7为Rl4的旁路电容器，C6、T2组成调谐输出电路，以减小失真，电位器RP用来调节输出电平。缓冲放大器输出端接有Rl5～Rl9的600Ω衰耗器，提供0dB输出电平。VDl、VD2、R20、C8构成稳压电路。
