1.8kHz信号发生器

2017-05-05 11:17

关键词：信号发生电路 1.8kHz

1.8kHz信号发生器

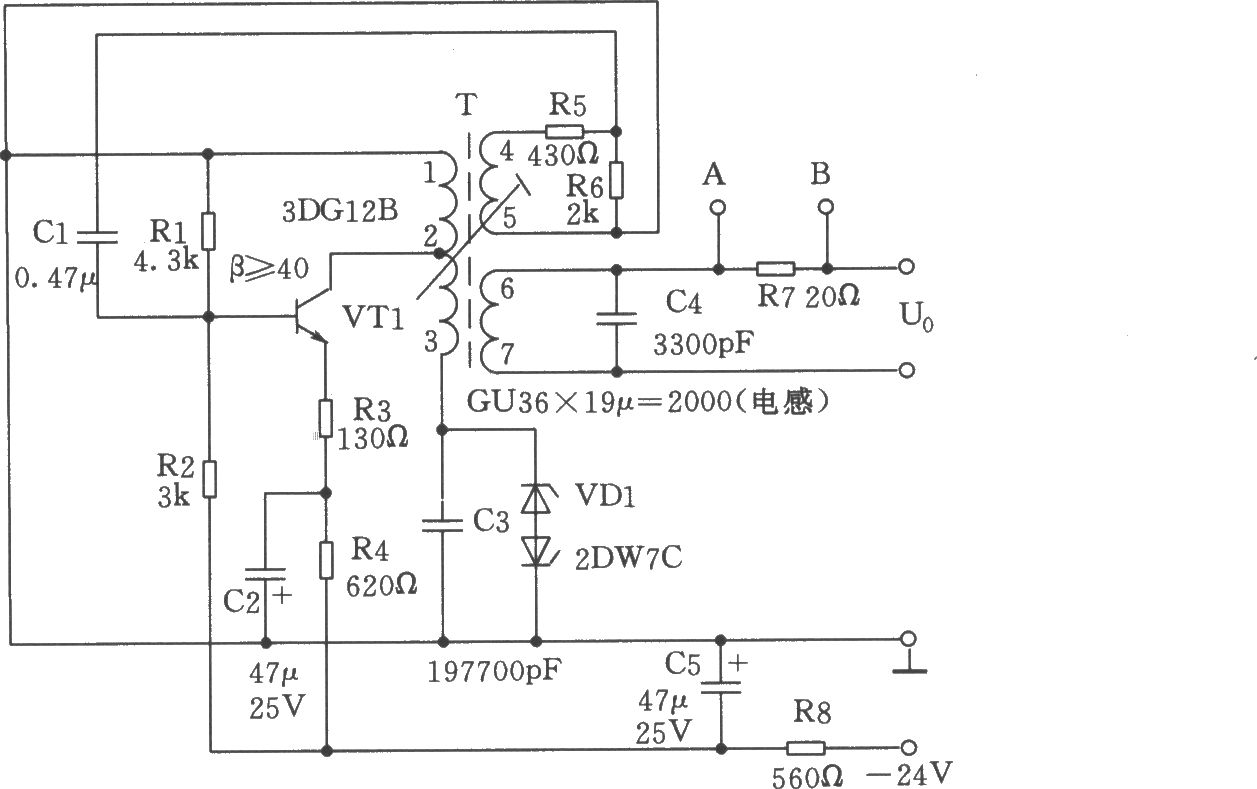

如图所示电路选用最佳工作状态和合理分配谐振回路元器件的温度系数。在谐振两端还采用了交流稳压措施，从而获得了优良的输出幅度和频率稳定度。温度在 25℃±20℃。电源电压即使在-24V变化-40％的范围内变化，频率△f≤2Hz、输出电平△dB≤0.26dB。
