利用555时基电路制成的低频振荡(闪烁发光电路)电路二

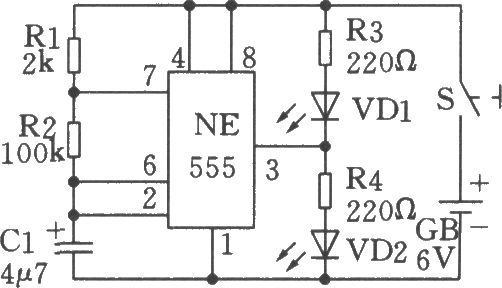

如图是以555电路为核心的闪光电路，其正常工作时，发光二极管VDl和VD2将轮流交替闪烁，电路原理简述如下：时基电路NE555和Rl、R2、Cl组成低频振荡器。电路起振后，时基电路555的3脚电位高低不断变化，当3脚为高电平时，VDl失电不发光，VD2通电发光；当3脚为低电平时，VDl通电发光，VD2失电不发光。所以，两只发光二极管将轮流闪烁发光。具体制作时，两只发光二极管选用红色、绿色或黄色，区别可以更加醒目一些。
