数字显示式时钟信号源(CD4543、CD4060、CD4518)

2017-05-08 11:06

关键词：信号发生电路时钟信号源

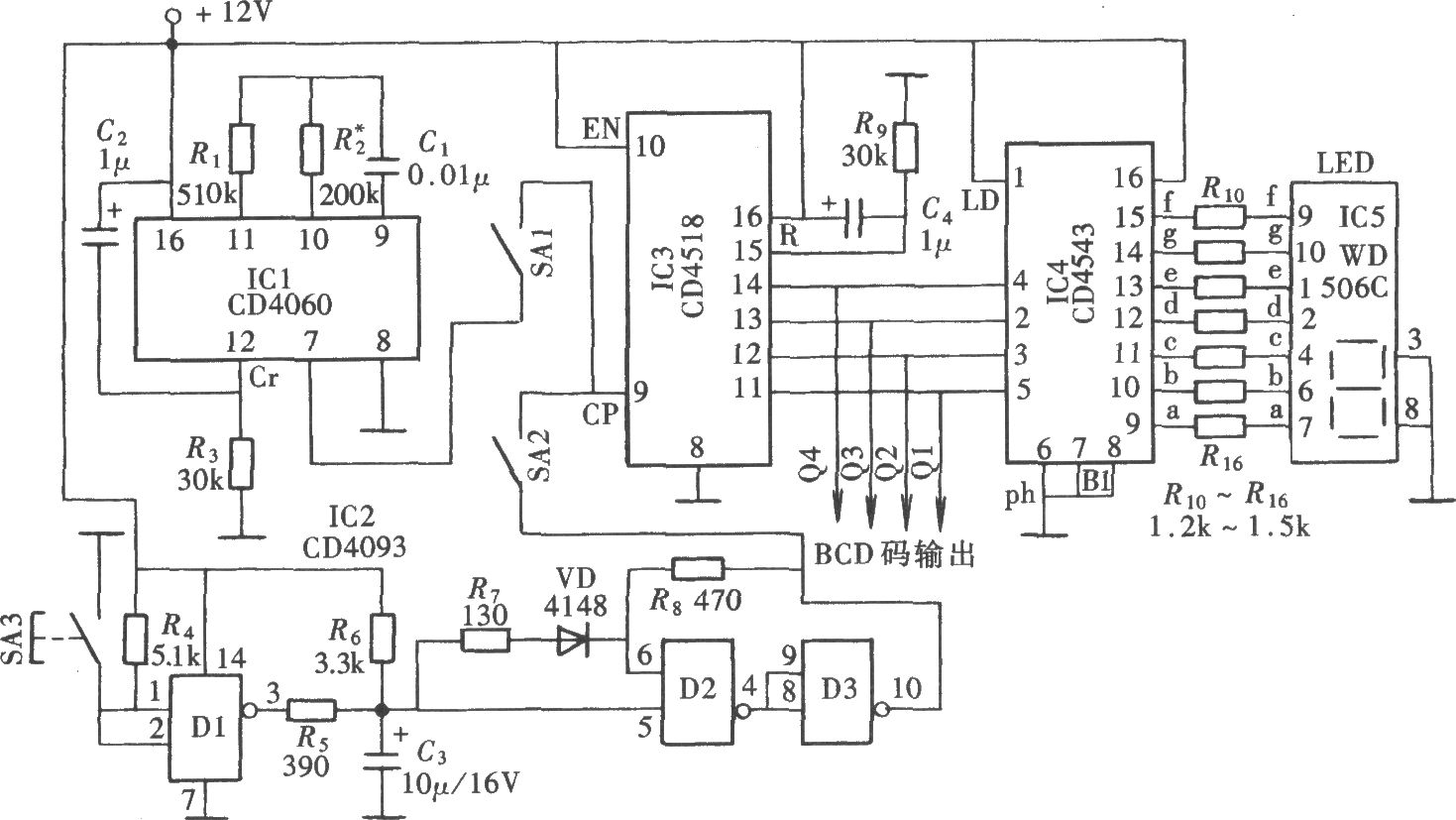

如图所示的数显式时钟信号源电路是取自一种“多点检测控制箱”的实际电路。它主要由自动时钟脉冲信号发生器和手动脉冲信号发生器、脉冲计数与数字显示器组成。

数字显示式时钟信号源(CD4543、CD4060、CD4518)

数字显示式时钟信号源(CD4543、CD4060、CD4518)
