输出稳定的正弦波信号源

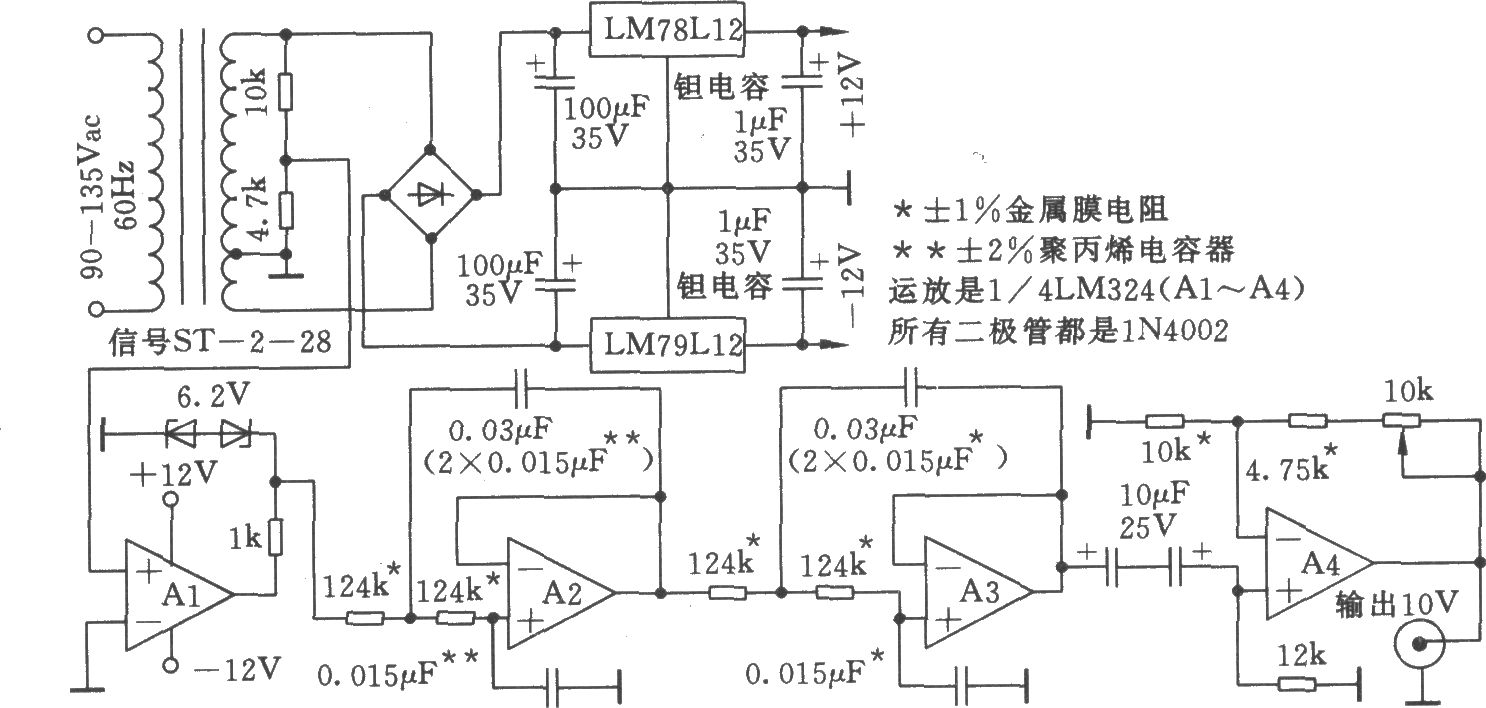

如图所示为输出稳定的正弦波信号源。首先利用一级运放比较器，产生一个恒定幅度的60Hz方波。比较器的输出端有一对背对相接的6．2V齐纳二极管。接下是两级Sallen-key型低通滤波器，滤除所有谐波。电容耦合级放大器，隔断因限幅电路中不相等的齐纳电压所产生的直流分量，补偿滤波器的损耗，并且将输出幅度精确地校准到l0V峰值。结果得到一个高稳幅低失真的60Hz正弦波电压。在环境温度恒定的情况下，电源电压变化范围90～135V时，正弦波输出电压幅度变化不大于5mV。
