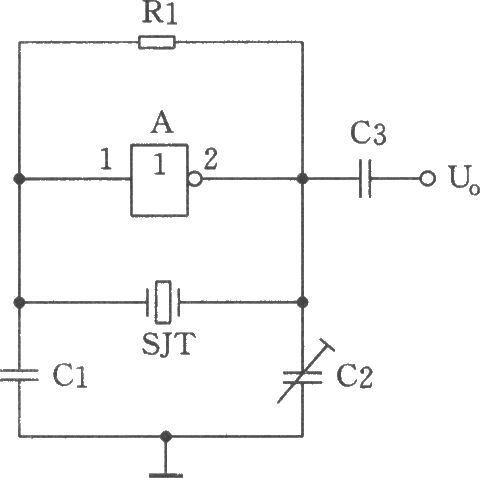

如图所示电路是由石英谐振晶体SJT和六反相器集成电路CD4069的1个门A构成的正弦波振荡器。与普通的RC移相振荡器相比，晶体振荡器的频率稳定度可高达10-5或更高。这是RC移相振荡器无法达到的高指标(RC移相振荡器的频率稳定度只能达到10-2的量级)。CMOS非门与负反馈偏置电阻Rl构成反相放大电路。石英晶体SJT与Cl、C2构成7c型正反馈支路。石英晶体在其固有谐振频率的附近，自身呈感性，此电感与电容Cl、C2构成谐振回路，形成选频移相反馈网络反馈到放大器输入端，产生振荡。调整电容C2可微调振荡频率。 元器件选择： 六反相器集成块A：CD4069。电容Cl：20pF，C2：3～22pF，C3：1000pF。电阻Rl：10MΩ。石英晶体SJT：32．768kHz。 电路连接方法： 六反相器集成电路CD4069只用了1／6个门，剩余门若无它用可将输入端接VDD或VSS，输出端悬空。14脚(VDD)接正电源，7脚(VSS)接地。
