F007构成的稳定的正弦波振荡器

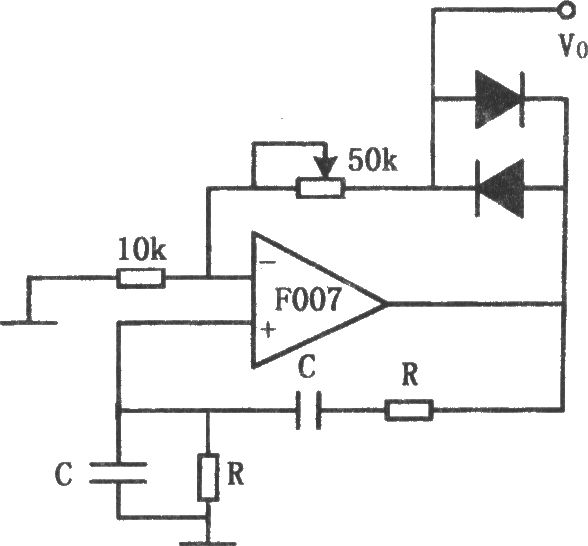

如图所示为稳定的正弦波振荡电路。为了得到稳定的振荡，要求回路增益为1。如果增益太大，则波形出现失真；如果增益过小，则又会出现停振。本电路采用两个二极管来稳定振荡。当输出电压太低时，二极管截止，负反馈被切断，回路增益提高，输出电压提高。当输出达到一定数值时，二极管导通，回路增益降低。输出电压减小，如此反复，使输出幅度稳定在一定值上。图中电位器用来调节输出幅度和失真度的。电路的振荡频率由电阻R和电容C确定，其大小为： f0=1/2πRC。
