MC1046B构成的压控正弦波振荡器

2017-05-09 11:02

关键词：振荡器电路正弦波振荡器

MC1046B构成的压控正弦波振荡器

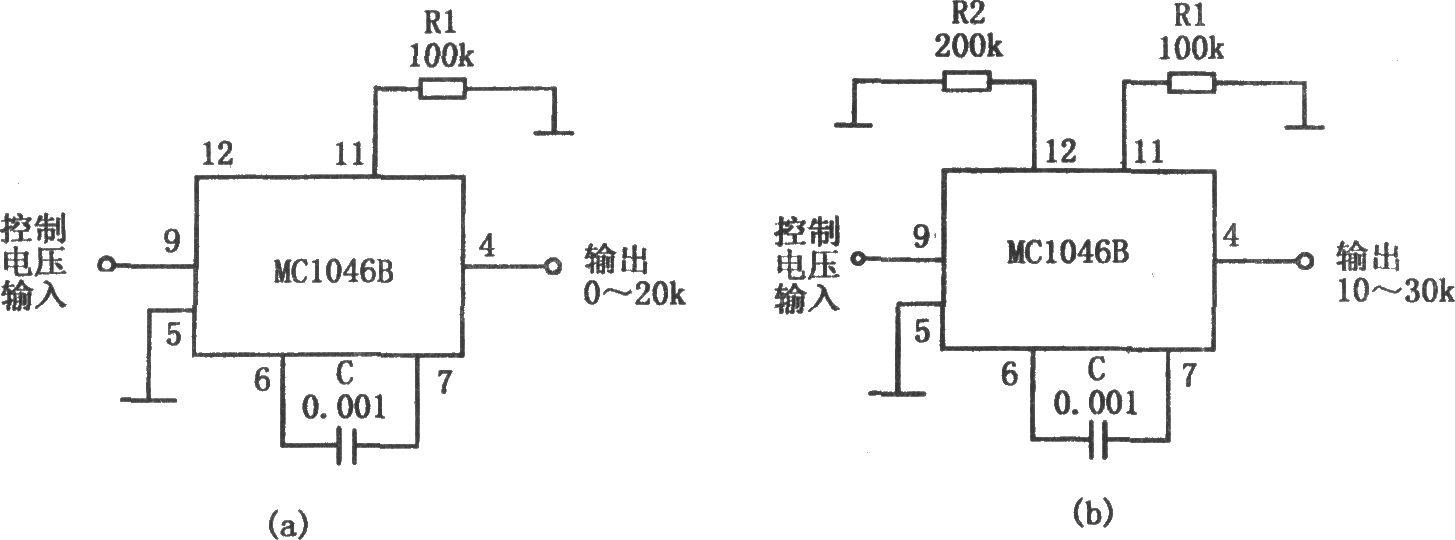

如图所示为压控正弦波振荡电路。该电路由MC1046B构成。当控制输入电压为0～5V时，输出可获得频率为0～20kHz的正弦信号。频率范围由电阻R1和电容C决定，改变电阻和电容可改变振荡频率。若在12脚外接电阻R2，可移动振荡频率范围。如果选择R2=2R1，则振荡频率变为10～30kHz。
