一阶有源相移振荡器(F007)

2017-05-09 11:14

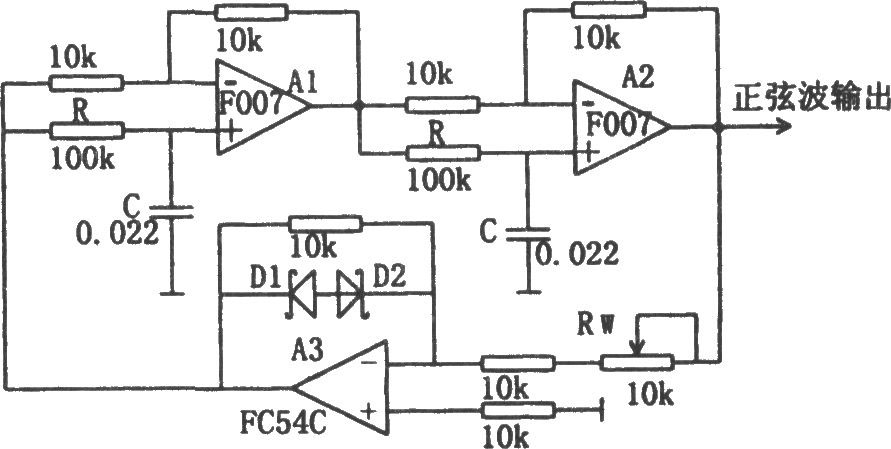

如图所示为一阶有源相移振荡电路。该电路中，A1和A2组成一阶有源移相器，并与A3构成环路。A3为反相比例放大器，起主放大作用，其增益调节为-l，相移为π。D1、D2为稳压管2DW7C，起稳幅作用。根据振荡所需满足的条件，一阶有源移相器的传输系数|β|=1，总相移为π时电路可产生振荡，其振荡频率为： f0=1/2πRC。
