1kHz正弦波振荡器(741)

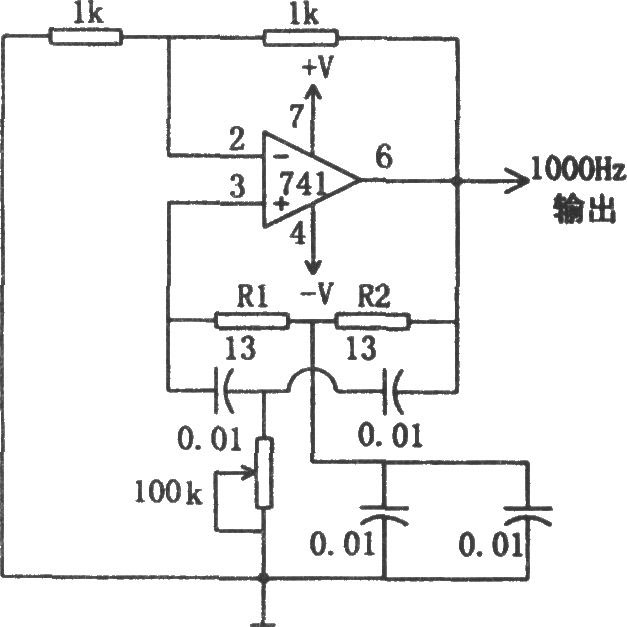

如图所示为1kHz正弦波振荡电路。该电路是在双T电路基础上应用普通的741运算放大器产生1000Hz正弦波输出。调节100kΩ电位器使电路起振，而电路的振荡频率由R1和R2确定，且一般情况下，这两个电阻都相等，其振荡频率与阻值成反比。通常电阻的阻值选择在4.7～18Ω之间，当R1和R2阻值确定后，可确定所需电容大小。图中，电阻阻值选为13Ω，电容为0.01／μF，振荡频率为1kHz。
