用NE555装制的三角波、方波发生器

2017-05-09 11:32

关键词：信号发生电路方波发生器

用NE555装制的三角波、方波发生器

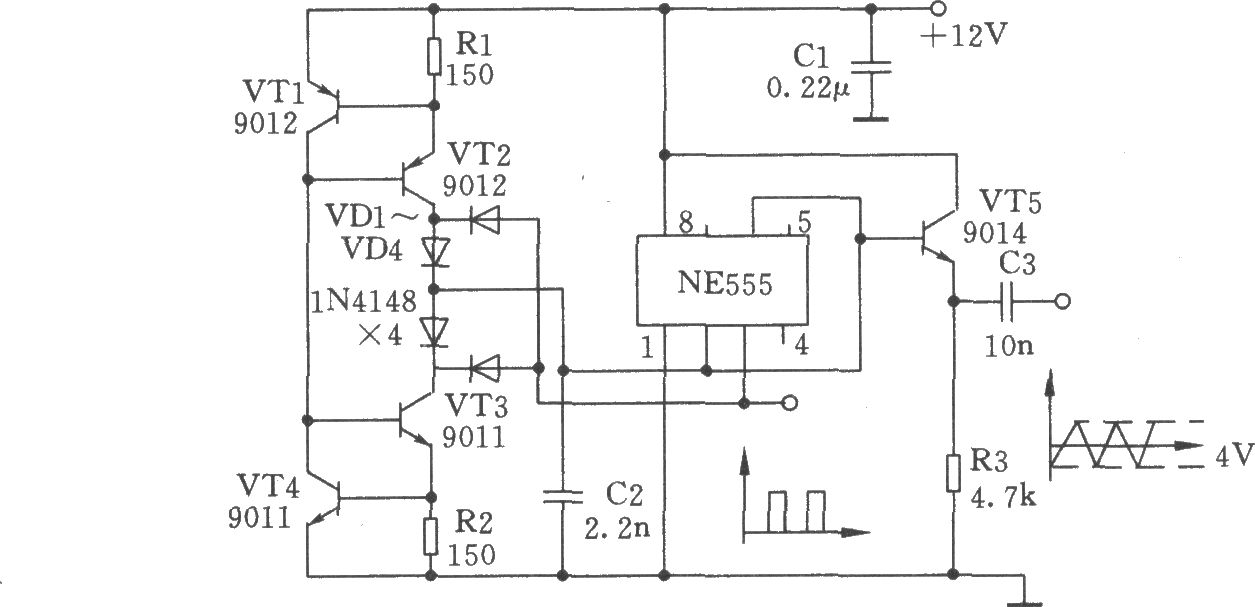

如图所示为用NE555装制的三角波、方波发生器。VTl、VT2和电阻Rl构成恒流源，用于对电容C2实现线性充电；VT3、VT4和电阻R2构成恒流源，用于对电容C2实现线性放电。
