独立可调占空比的宽带脉冲发生器

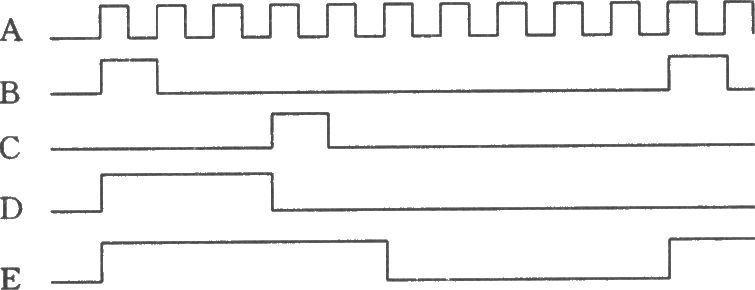

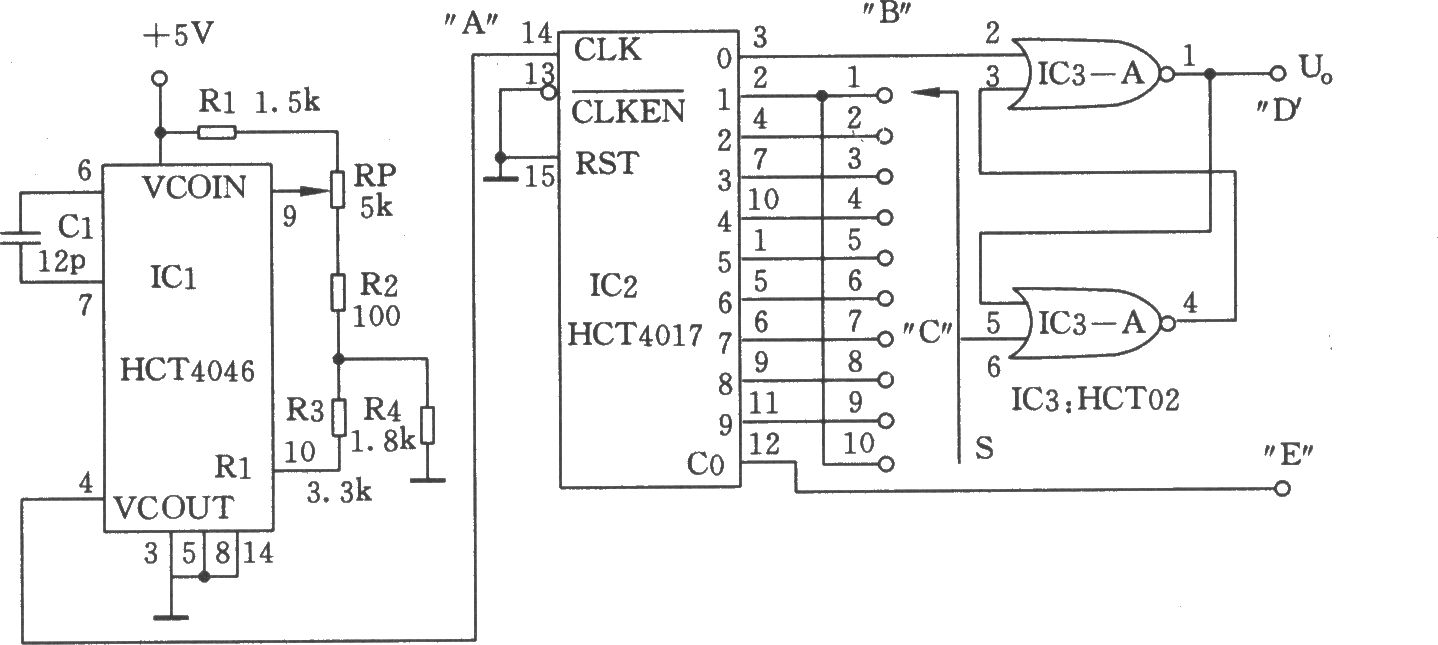

如图所示电路可提供工作频率范围从l．2kHz～2．7MHz，占空比为10～90％的可调方波和矩形波发生器。频率产生来自于压控振荡器ICl和相关元器件。1．2kHz～2．7MHz利用振荡频率的电位器RP来调节。计数器IC2提供从Q0输出到SR触发器IC3的置位脉冲，相应的复位脉冲从Ql～Q9输出选择开关S来决定。输出频率是IC2的输入1／10，即是从进位输出“C”获得的方波。波形：
