文氏电桥正弦波振荡器

2017-05-18 14:02

关键词：振荡器电路文氏电桥

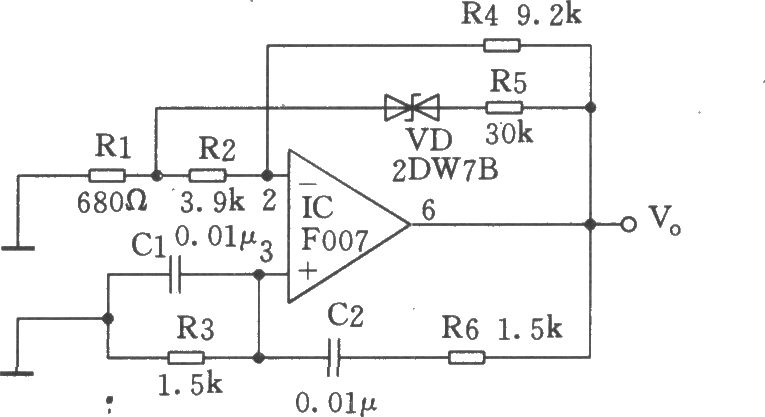

如图所示电路振荡频率大约为lkHz，它采用稳压管2DW78进行稳幅。如果在电桥中用同轴双联电位器代替l．5kΩ电阻，用波段开关接入不同的电容，则输出信号频率便可连续调节。电路的最高振荡频率由运算放大器F007的频率特性决定，而在低频端要求取较大的电阻、电容数值，较大的电容容易引起不稳定或漏电，故要求运算放大器的输入阻抗尽可能高。
