F007构成的文氏电桥正弦波发生器

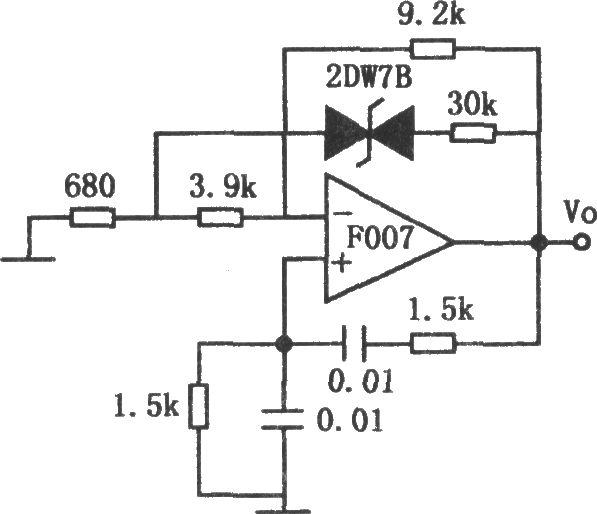

如图所示为文氏电桥正弦波发生电路。该电路为用稳压管实现稳幅的文氏电桥振荡器实用电路，其振荡频率为1kHz。若用同轴双联电位器代替电桥中的l.5kΩ电阻，或用波段开关改变电容的数值，可以调节输出频率。电路的最高频率由运算放大器的频率特性决定，而低频端要求取较大的电阻值，所以要求运算放大器的输入阻抗尽可能高。稳压管支路中串接了30kΩ电阻，该支路接在680Ω与3.9kΩ电阻之间，主要是为了使放大器的增益变化不致太快。若使用击穿特性较软的稳压管。则可以减小失真。失真度可达0.5％。
