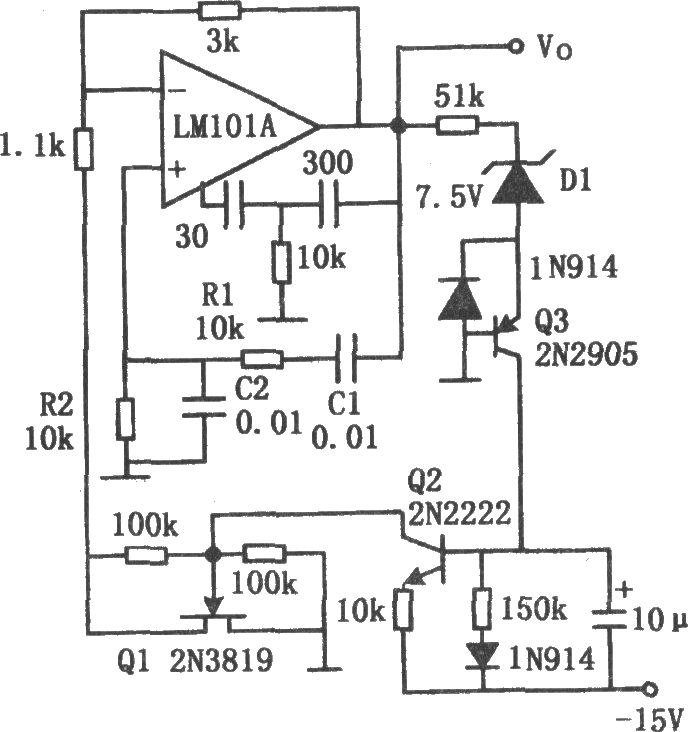

如图所示为文氏电桥正弦波振荡电路。该电路的负反馈量是由场效应管的内阻决定。当振荡器的输出电压峰值达到稳压二极管D1的稳定电压 时，Q2导通，此时场效应管Q1的栅极变负，Q1的漏-源电阻增大，负反馈增加，回路增益下降。同理，当振荡幅度变小时，回路增益将会增加，因此，可以保持输出幅度一定。C1、C2、R1和R2构成的正反馈回路，保证电路产生振荡。场效应管的漏一栅极之间和栅一源极之间连接的l00kΩ电阻是为了保证场效应管工作在线性区，以减小失真。电路的振荡频率为： f0=1/2πR1C1 按图中所给元件数值计算得振荡频率近似为1.6kHz。
